4. - GENERAZIONE DI UNA TENSIONE CONTINUA VARIABILE DA -10V A +10V
Per collaudare i circuiti convertitori trattati, è necessario disporre di segnali continui variabili. Tali segnali devono poter essere variati con continuità e coprire il campo delle tensioni di ingresso necessario al collaudo e verifica sperimentale dei circuiti già visti.

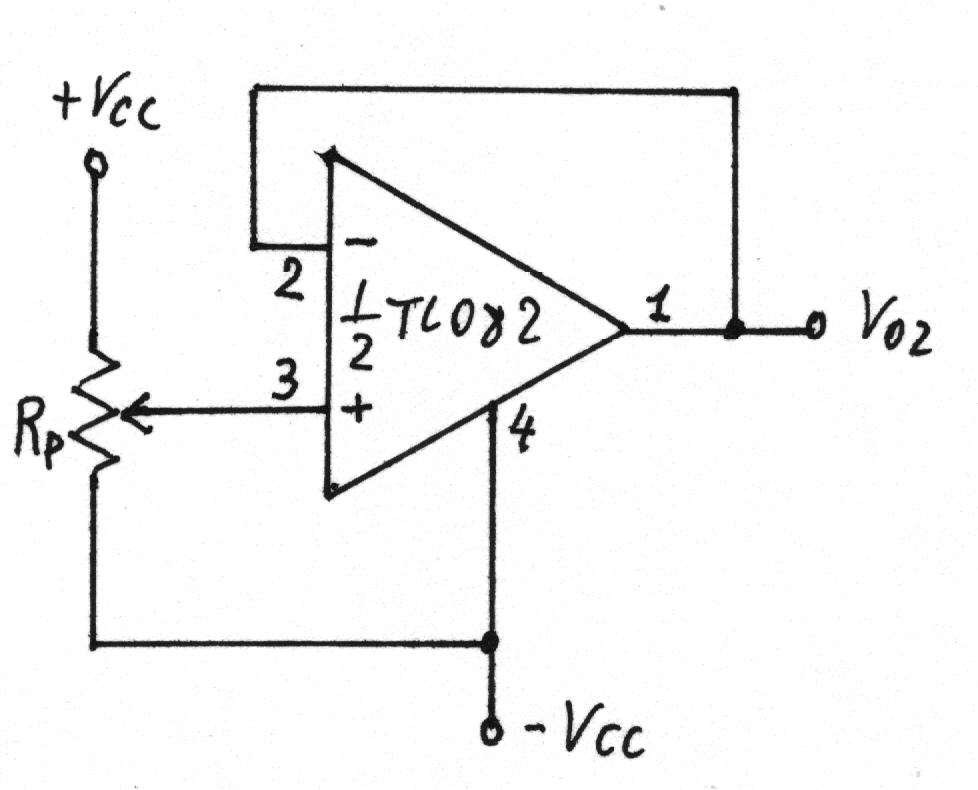

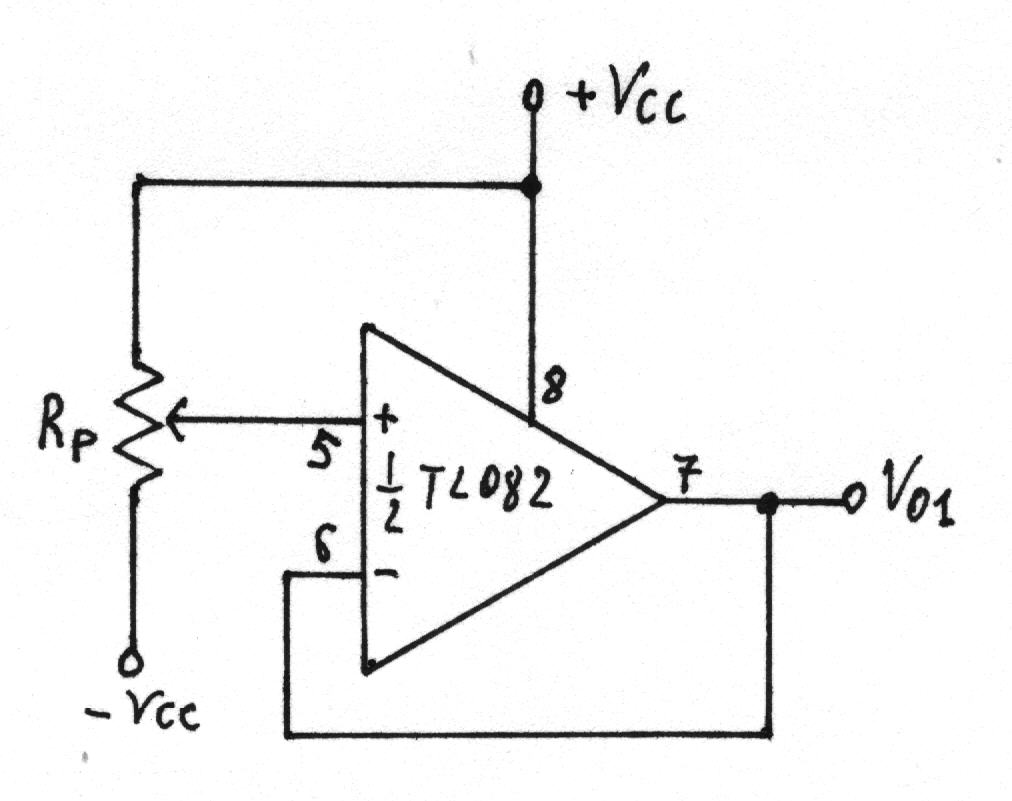

La maniera più semplice di ottenere questi segnali è di utilizzare due circuiti inseguitori e due potenziometri 10 giri, come mostrato in figura.
Utilizziamo un amplificatore operazionale TL082 e due potenziometri 10 giri da 100KO. L'impiego di due potenziometri 10 giri, invece di potenziometri a un giro, è necessario per ottenere la necessaria sensibilità di regolazione della tensione di uscita e l'inseguitore per la sua alta resistenza d'ingresso e bassa resistenza di uscita.
La tensione di alimentazione che utilizzeremo è di ±12V, sia per questo circuito che per gli altri.
Il collaudo del circuito, alimentato con tensione V
CC = ±12V, fornisce una tensione di uscita regolabile da -10.8V a +10.7V. Il campo di tensioni di ingresso che utilizzeremo sarà compreso tra -10V e +10V, quindi sufficiente alle nostre necessitàNel seguito sarà sottinteso che la tensione continua variabile in ingresso ai circuiti che realizzeremo verrà fornita da tali inseguitori.
