2.2. - Convertitore a comparatori in parallelo o convertitore flash

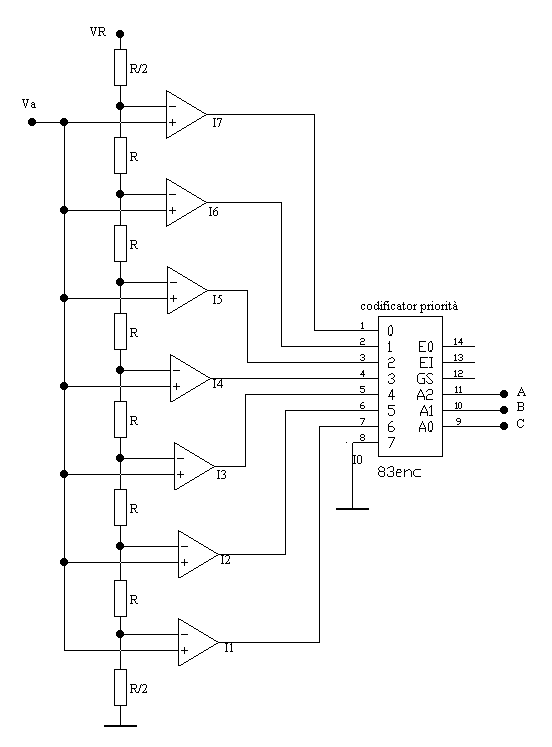

Il circuito di figura mostra un convertitore Flash a 3 bit.
Il convertitore di figura è costituito da un numero di comparatori pari a 2N-1,
nel nostro caso 23 = 8 quindi 7 comparatori. Il codificatore con priorità codifica e da in uscita la combinazione relativa all'ingresso con maggiore priorità (ad es., tra I1, I2, I3 quello con maggiore priorità è I3).
L'intervallo delle tensioni che si possono convertire vanno da 0 a VR.
Ogni comparatore avrà una tensione di riferimento V-, e nel momento in cui VA supera V-, l'uscita va alta e tra tutte le uscite alte dei comparatori, sarà codificata quella con maggiore priorità.
Vediamo quali sono le tensioni fornite ad ogni ingresso dei comparatori:
(2.2.1)
Il passo di quantizzazione Q è dato da:
(2.2.2)
V1, V2, V3,......,V7 sono
le tensioni alle quali si hanno le commutazioni dei comparatori. In questo caso Q, che è
dato da
, si può calcolare come:
(2.2.3)
La tensione di fondo scala VFS è:
(2.2.4)
La tensione massima VM è:
(2.2.5)
Pregi e difetti
Questo tipo di convertitore è il più veloce. Il tempo di conversione Tc è dato dalla somma del tempo di propagazione del comparatore e del tempo di propagazione del codificatore.
(2.2.6)
La conversione è pressoché istantanea.
L'inconveniente è dato dall'elevato numero dei comparatori. Infatti aumentando N, cioè il numero di bit, aumenterà notevolmente il numero di comparatori. Se N = 8, il numero dei comparatori passa a 255.
