5.- AMPLIFICATORE OPERAZIONALE UTILIZZATO
Per il progetto e la realizzazione di generatori di tensione di riferimento si è utilizzato l'amplificatore operazionale LM358. Questo circuito integrato è un IC dual in line a 8 piedini contenente due amplificatori operazionali indipendenti, ad alto guadagno, compensati internamente in frequenza, progettati per funzionare con singola alimentazione (ma possono essere impiegati con la doppia alimentazione).
5.1. - Caratteristiche
Internamente compensato in frequenza.
Grande guadagno in tensione continua 100dB
Ampia banda passante (a guadagno unitario, compensata in temperatura) 1MHz
Ampio campo della tensione di alimentazione
a singola alimentazione da 3Vdc a 30Vdc
a doppia alimentazione da ±1.5Vdc a ±15Vdc
Bassa corrente di alimentazione per ogni amplificatore operazionale (500µA) essenzialmente indipendente dalla tensione di alimentazione 1mW/amp.op. a +5Vdc
Bassa corrente di polarizzazione di ingresso (compensata in temperatura) 45nAdc
Bassa tensione di offset di ingresso 2mVdc
Bassa corrente di offset di ingresso 5nAdc
Il campo delle tensioni di ingresso di modo comune include la massa.
Il campo delle tensioni differenziali di ingresso uguaglia la tensione di alimentazione.
Ampia variazione della tensione di uscita.
5.2. - Valori massimi assoluti
Tensione di alimentazione 32Vdc o ±16Vdc
Tensione differenziale di ingresso 32Vdc
Tensione di ingresso -0.3Vdc a +32Vdc
Dissipazione di potenza 570mW
Durata del corto circuito di uscita verso massa (un amplificatore)
VCC = +15Vdc e Ta = 25°C illimitato
Corrente di ingresso (Vin < -0.3Vdc) 50mA
Temperatura di funzionamento da 0°C a 70°C
Sovraccarico termico (10 secondi di saldatura) 300°C

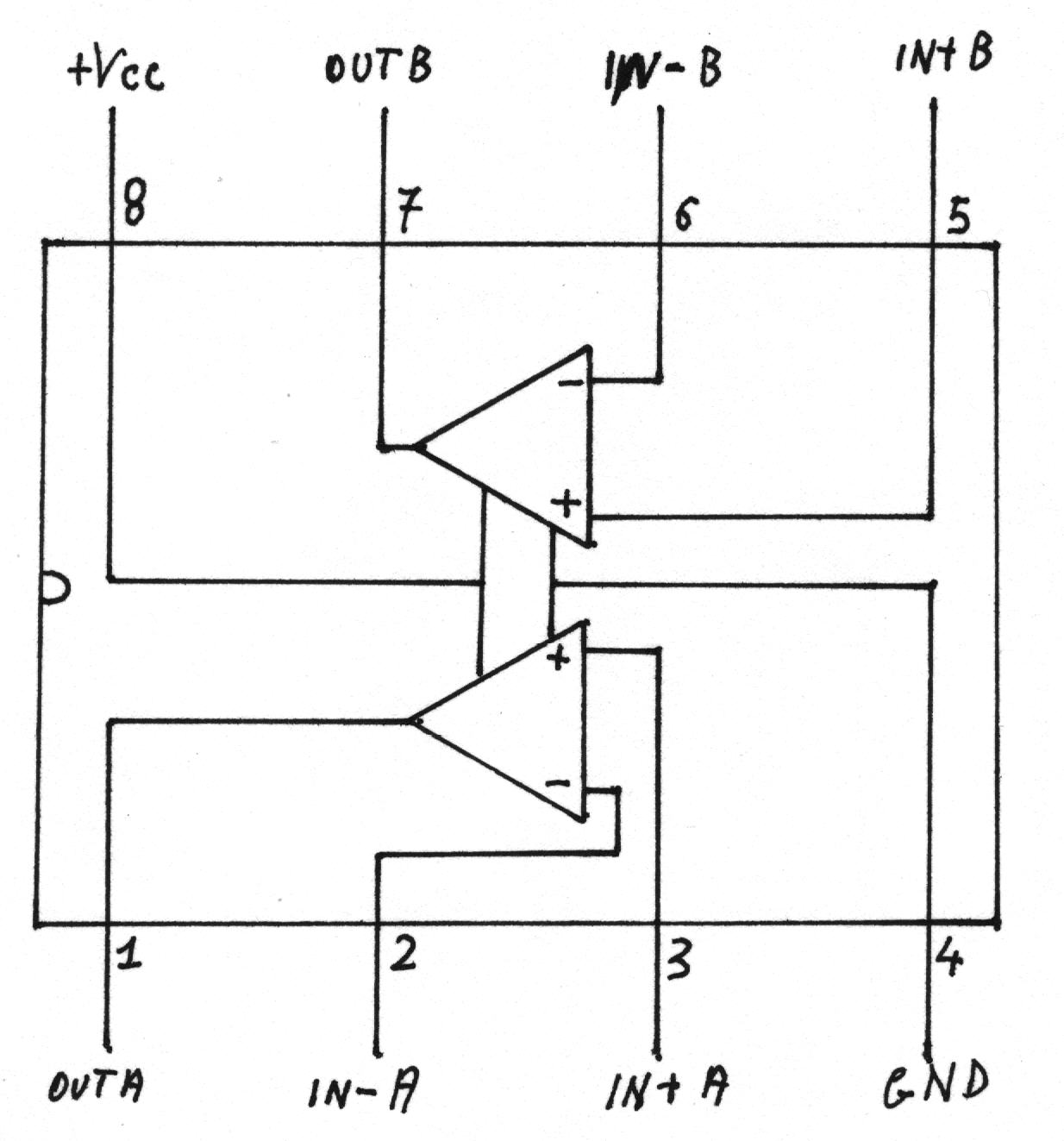

5.3. - Diagramma delle connessioni
