Analisi in continua

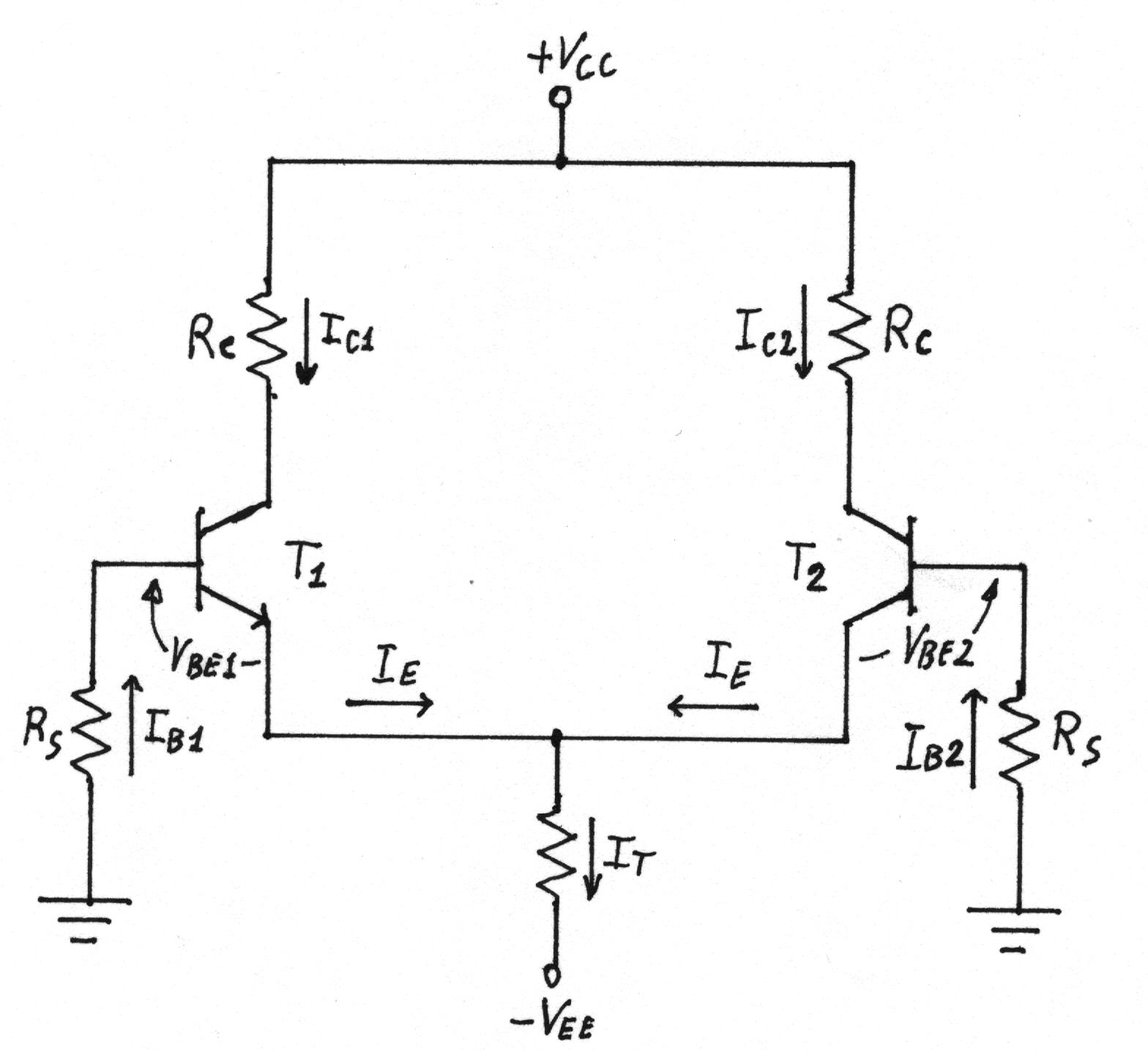

Per determinare i valori del punto di riposo (o di funzionamento) dell'amplificatore differenziale di figura, è necessario ricavare il circuito equivalente in corrente continua, cortocircuitando i generatori di segnale V₁ e V₂.

Poiché le due sezioni dell'amplificatore differenziale sono simmetriche, basta determinare il punto di funzionamento del transistor T₁, per ottenere anche quello di T₂.

Applicando il II° principio di Kirchhoff alla maglia emettitore-base, si ha:

Essendo

,

si ha:

In genere può essere trascurato rispetto a

Quindi, definito il valore della tensione di alimentazione V_EE, si potrà fissare il valore di I_E, e, di conseguenza, il valore di I_T, fissando un opportuno valore di R_E. Altra conseguenza è che la corrente di emettitore è indipendente dalla resistenza di collettore R_C.

Si determina il valore V_CE come differenza dei potenziali del collettore V_C e dell'emettitore V_E relativi alla massa.

essendo .

Dalla loro differenza si ha:

.
