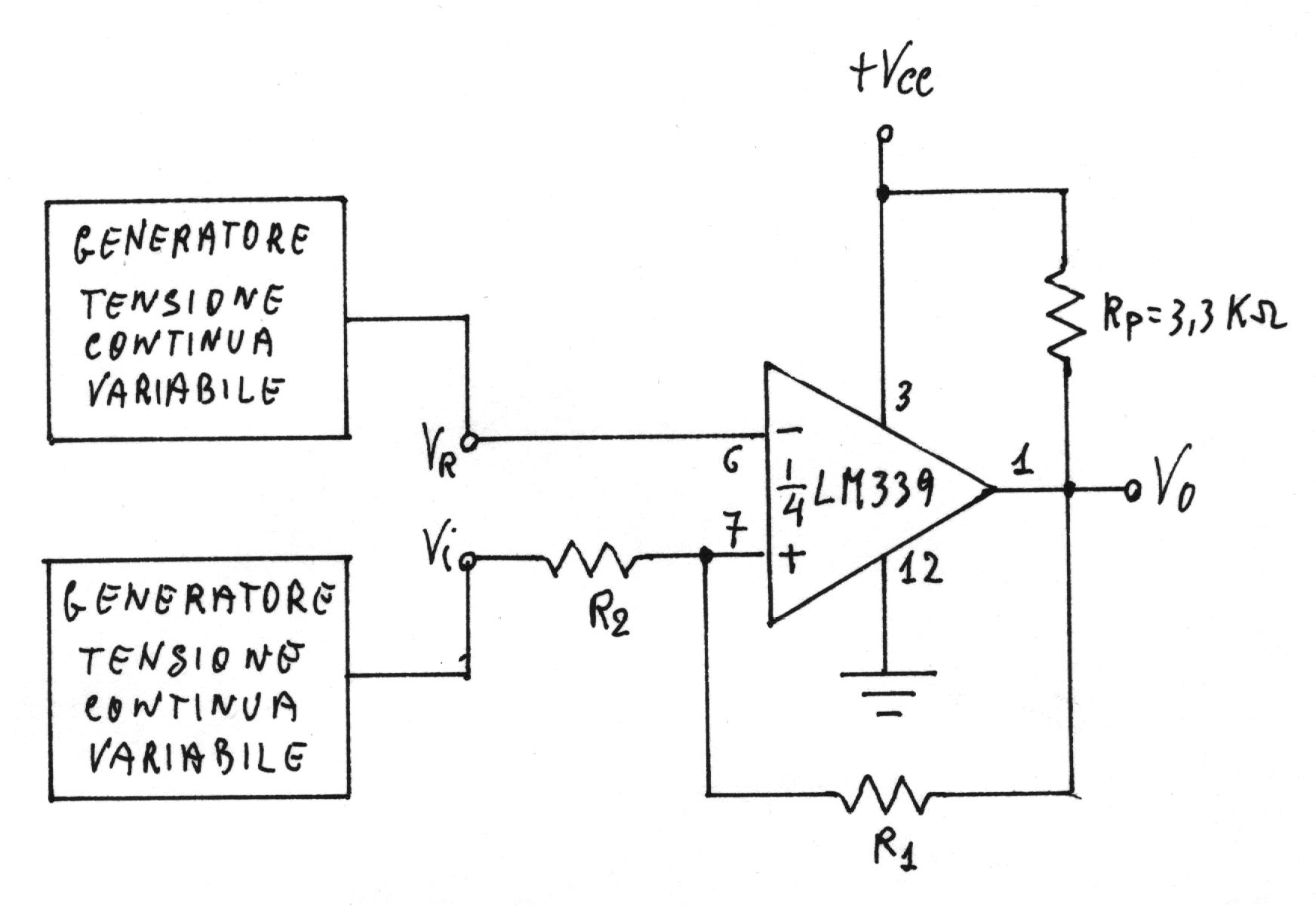

10.6. - Comparatore con isteresi non invertente

Dati:

Calcolo di R₁ e R₂

Si fissa R₂ = 39KW , e si calcola R₁:

valore che si ottiene col parallelo di due resistenze di 100KW .

Calcolo di V_R

Con questi valori si dovrà ottenere:

Per la resistenza di pull-up si utilizza il valore di 3,3KW .

Verifica sperimentale

L'uscita commuta da V_oL = 55,6mV a V_oH = 4,9V al valore V_iH = 1,69V

L'uscita commuta da V_oH = 4,9V a V_oL = 55,6mV al valore V_iL = 0,71V

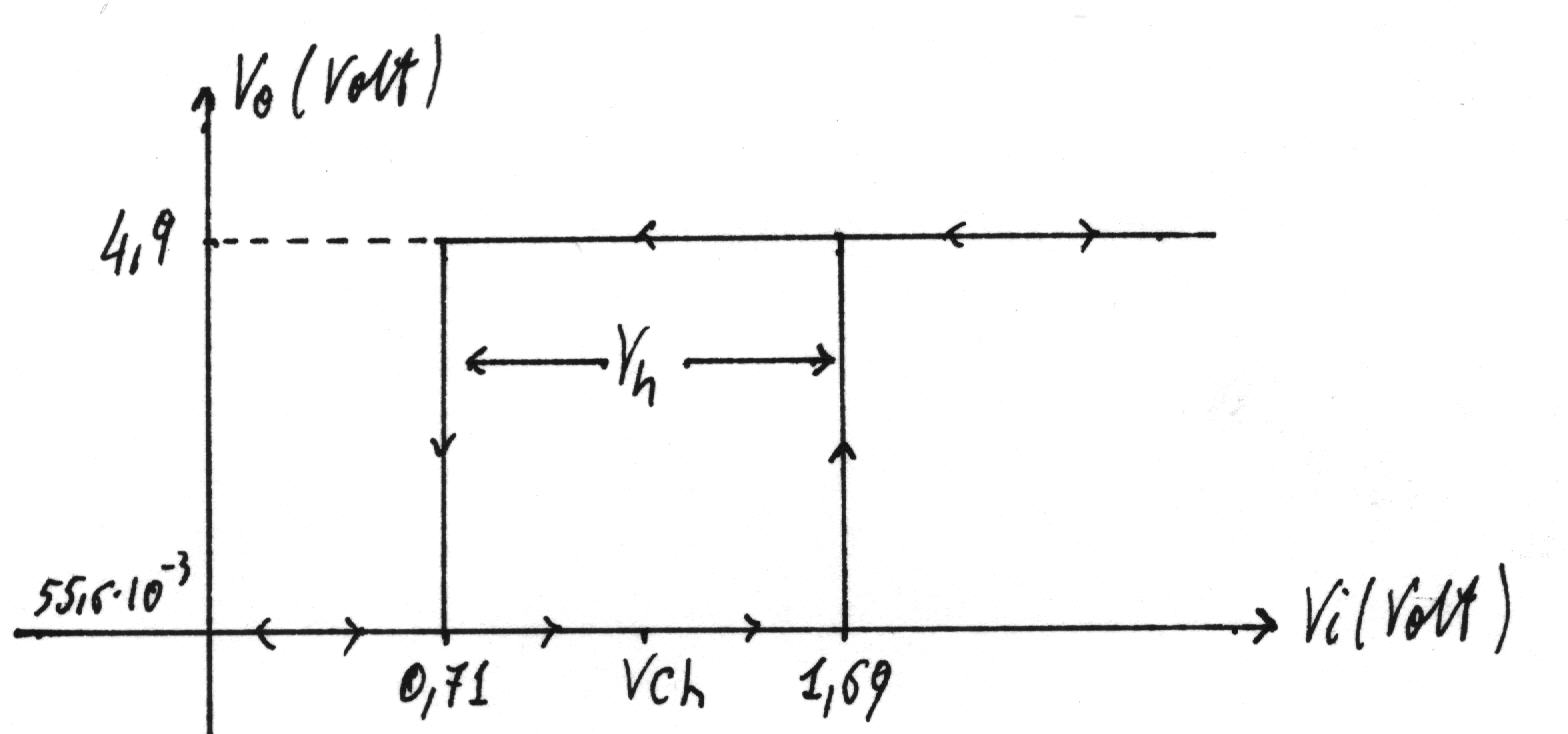

La caratteristica di uscita è la seguente.

I valori che si ottengono sono:

Valori in ottimo accordo con quelli preventivati.
