10.8. - Comparatore a finestra

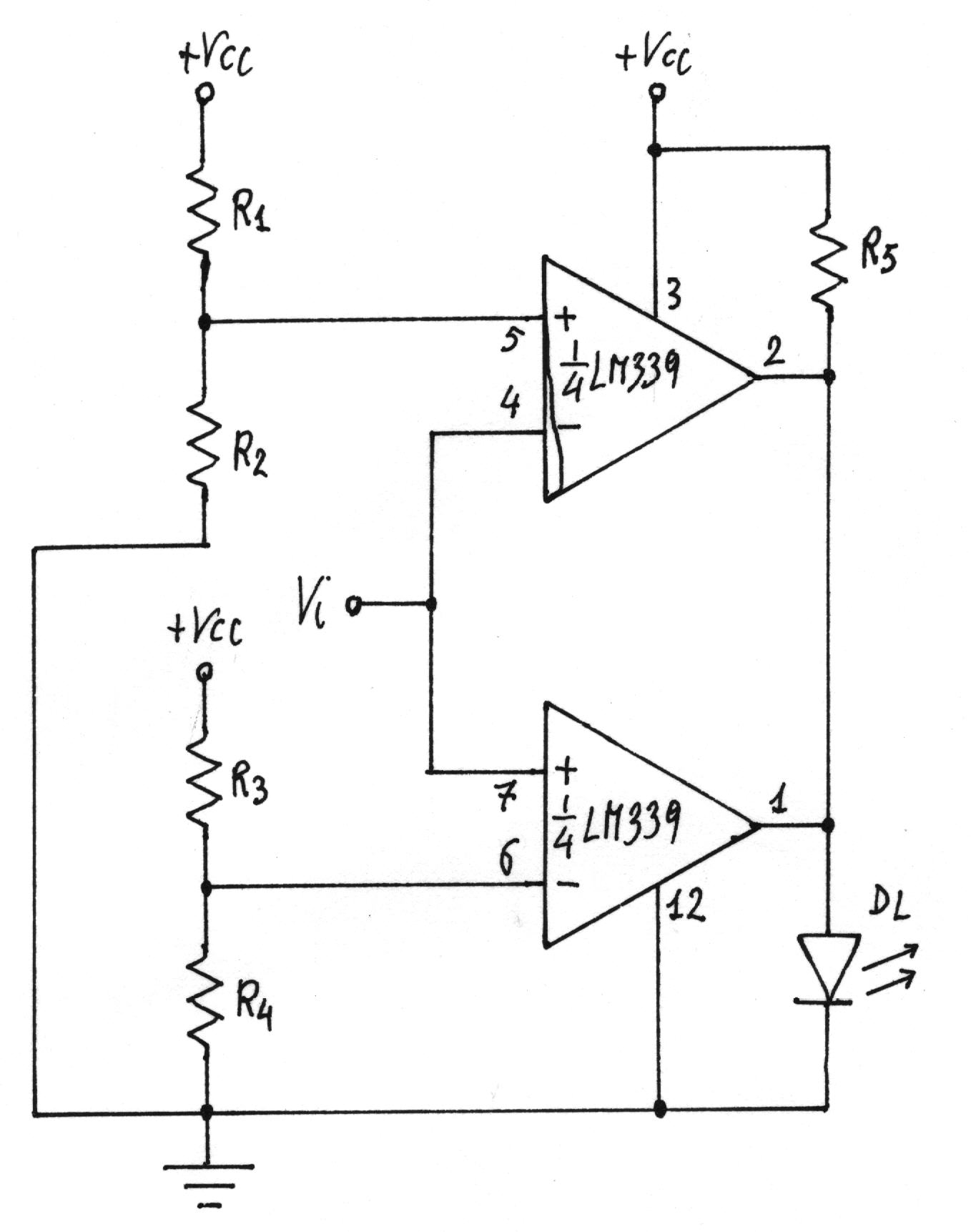

Il diodo LED D_L si accenderà solo quando entrambe le uscite, in collegamento wired OR, sono a livello alto, cioè quando il valore di V_i è compreso tra le due soglie V_iL e V_iH.

Dati:

Calcolo di R₁, R₂, R₃ e R₄

Applicando la regola di partizione, si ha:

Si fissa R₂ = 27KW , e si calcola R₁:

per il quale si utilizza il valore commerciale di 12Ké.

Analogamente per R₃ e R₄.

Si fissa R₄ = 12KW , e si calcola R₃:

per il quale si utilizza il valore commerciale di 27KW .

Con tali valori le due soglie risultano:

Calcolo di R₅

Essendo V_L = 2V e I_L = 5mA , si ha:

per il quale si utilizza il valore commerciale di 560W .

Verifica sperimentale

Le tensioni di soglia risultano:

Il diodo LED si accende per V_i = 1,52V e si spegne per V_i = 3,46V , quindi si ha:

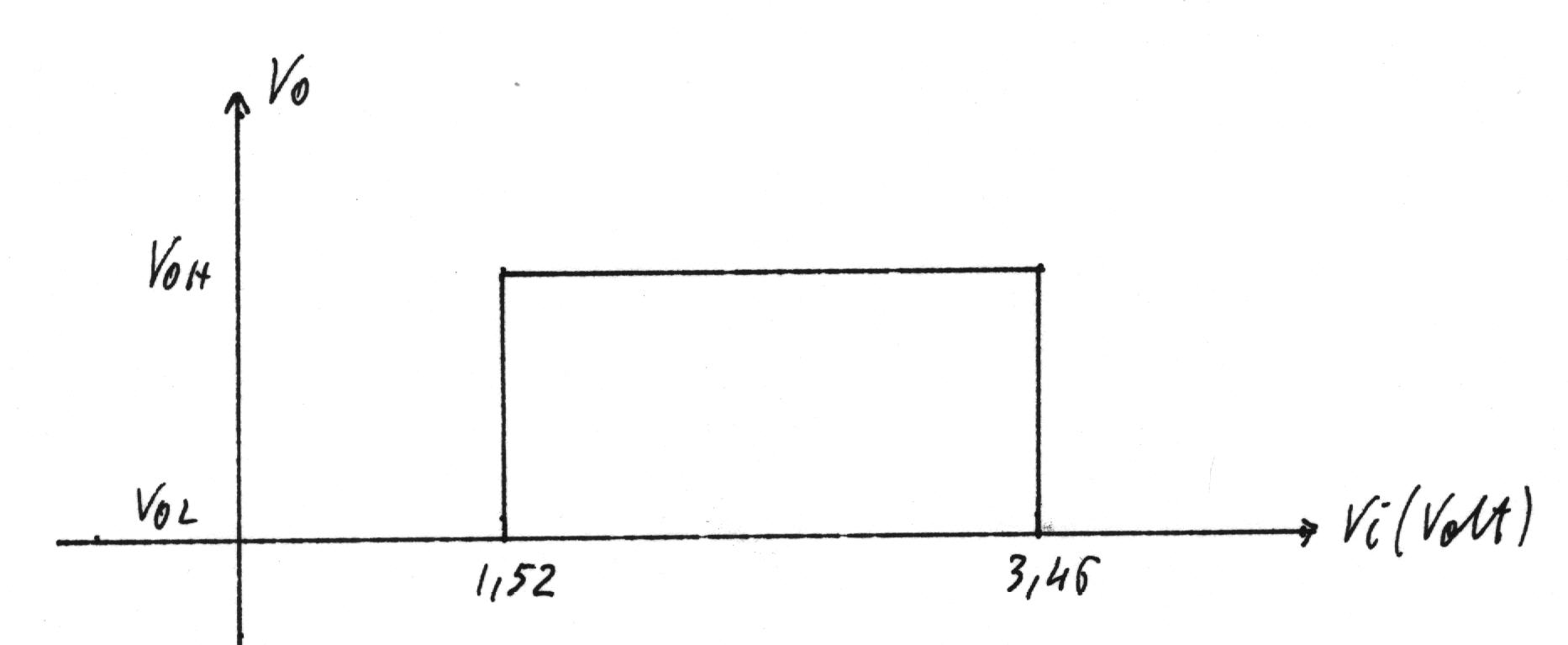

con la seguente transcaratteristica.
