8.2. - Comparatore con isteresi invertente con tensione di riferimento ottenuta da +VCC mediante partitore

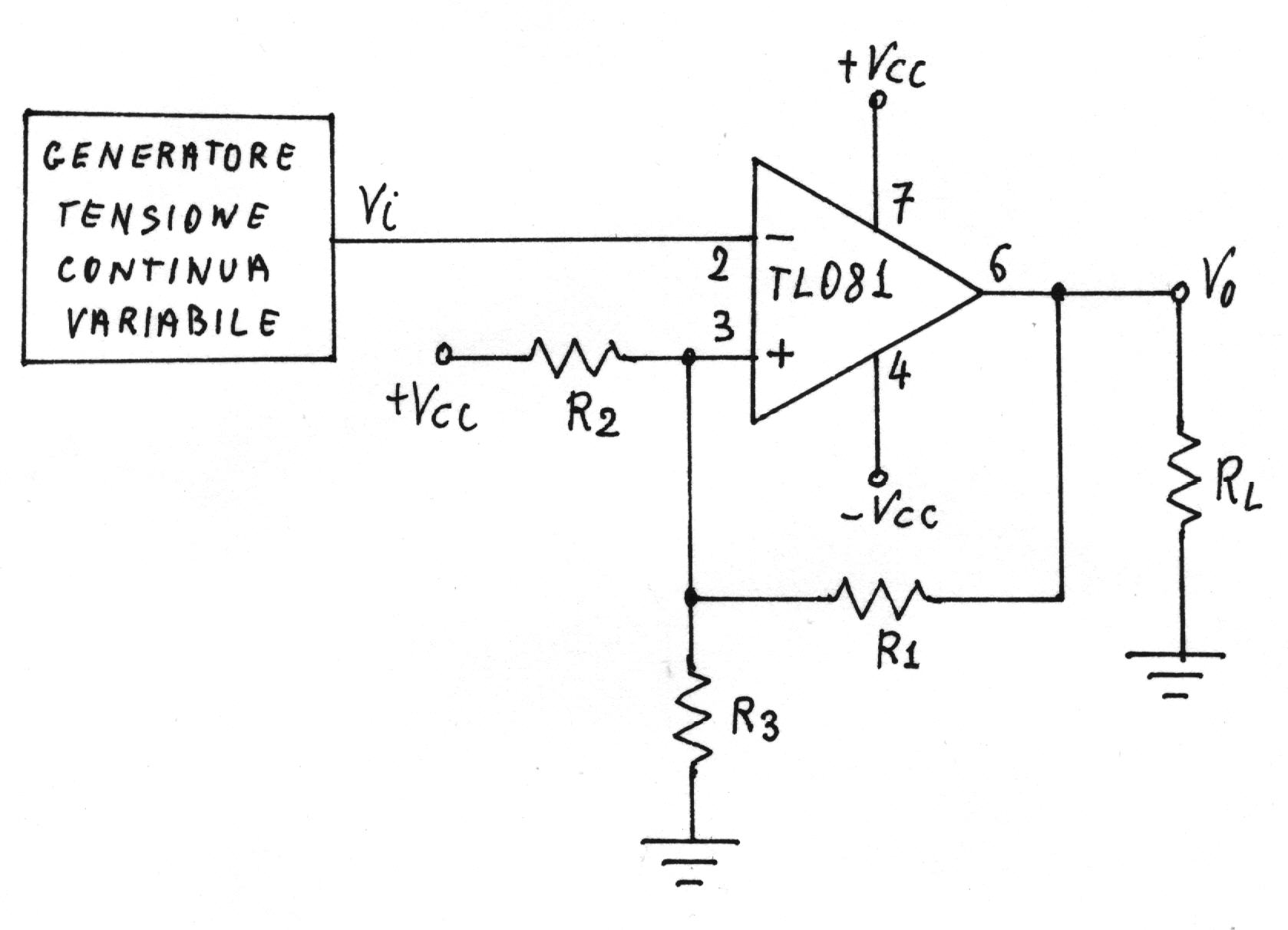

Il circuito è il seguente.
Si fissano i dati di progetto:
L'espressione della tensione V+ si ottiene applicando il principio di sovrapposizione degli effetti.

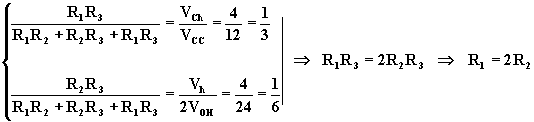

E quindi:
Da cui:
Sostituendo tale risultato nella seconda, si ha:
Posto R2 = 33KW , si ha:
per il quale si utilizza il valore commerciale di 68KW .
I valori previsti sono:
Verifica sperimentale
Le tensioni di soglia risultano:
.
Le tensioni di uscita risultano:
.
Le tensioni di saturazione risultano diverse.
Usando i valori misurati si calcolano VCh e Vh:
I valori ottenuti sono in buon accordo con quelli preventivati.
