7.3. - Misura della corrente in una fotoresistenza mediante un convertitore I/V invertente

Una fotoresistenza (LRD, light dependent resistor), è un elemento che varia la propria resistenza al variare della luce.

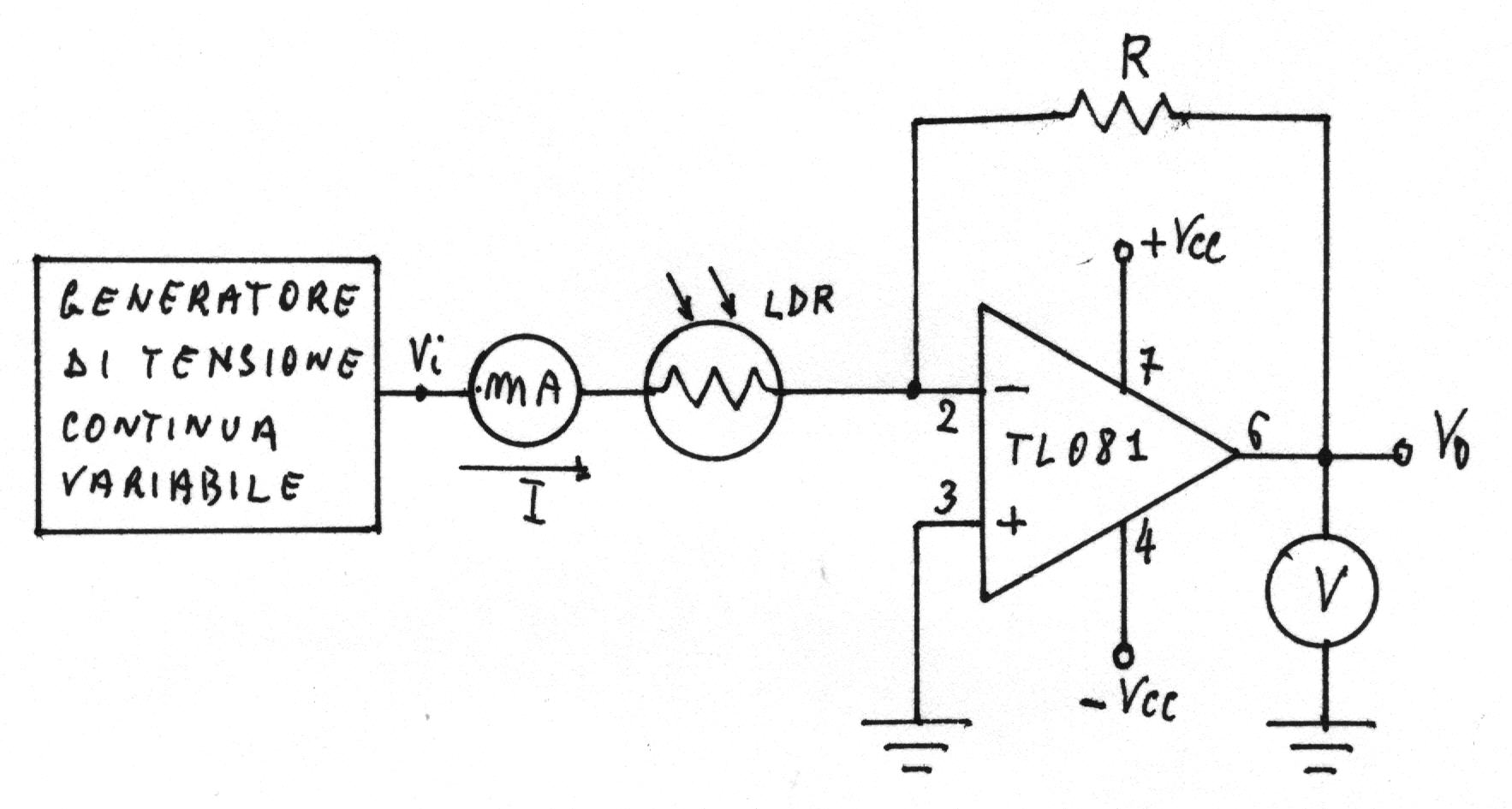

Il circuito è il seguente.

Si utilizzano i seguenti valori:

Il valore della tensione va scelto in modo da non avere la saturazione dell'amplificatore operazionale in condizioni di massima illuminazione.

Il valore teorico della corrente I si calcola come .

Il valore resistivo della fotoresistenza si calcola come .

Le misure effettuate sono le seguenti:

condizioni

V_O

volt

I (mA)

R_LRD (KO)

misurata

calcolata

Calcolata

Buio

Piena illuminazione

-0,575

-1,287

-2,05

-2,11

-3,51

-5,55

-7,27

-7,75

-9,84

0,125

0,285

0,450

0,462

0,774

1,22

1,60

1,70

2,13

0,122

0,274

0,436

0,449

0,749

1,18

1,547

1,649

2,1

4,4

4,33

2,58

1,64

1,25

1,17

0,94

Variando l'illuminazione della fotoresistenza, varia il suo valore ohmico, producendo una tensione di uscita proporzionale alla corrente in essa circolante.

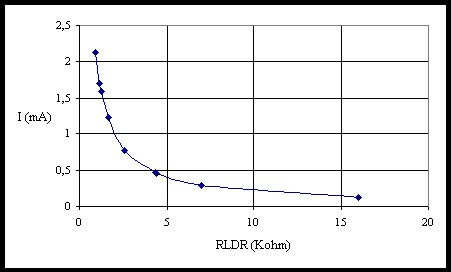

Vengono riportati il grafico della corrente in funzione dei valori resistivi della fotoresistenza e il grafico della tensione di uscita V_o in funzione della corrente I.

La pendenza di tale retta deve risultare uguale al valore della resistenza R, di 4,7KO.

Per verificare ciò si prendono due punti su tale grafico

e si calcola la pendenza

valore in buon accordo con quello utilizzato.
