2.- ANALISI DEI CIRCUITI BASE

2.1 - Circuito invertente

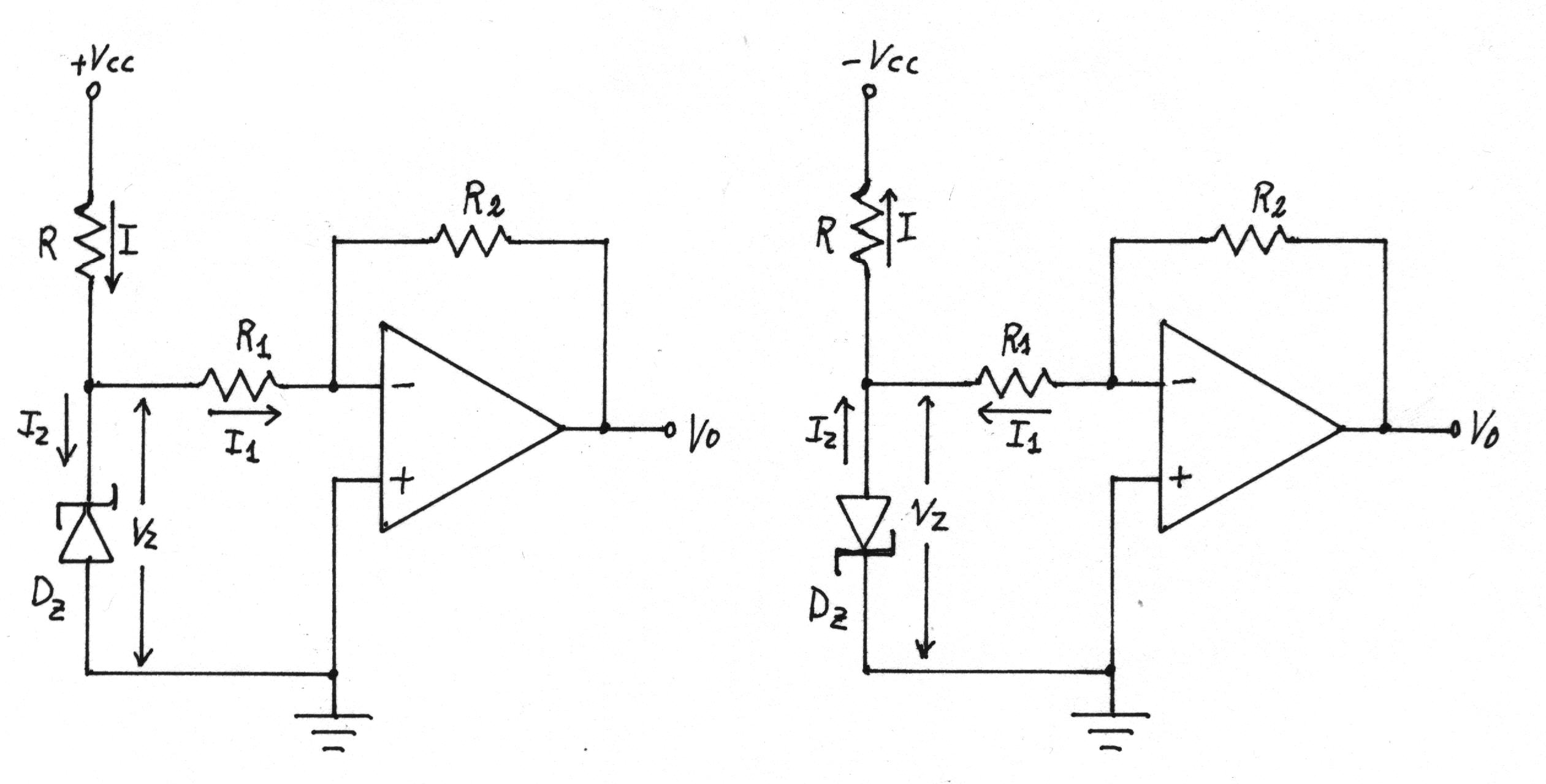

                                 fig.4.a - Tensione di riferimento negativa      fig.4.b - tensione di riferimento positiva

La tensione di uscita V_O, essendo l'amplificatore operazionale in configurazione invertente, è:

Dimensionando opportunamente i resistori R₁ e R₂ si possono ottenere tensioni di riferimento maggiori, minori o uguali a V_Z, ma invertite di segno rispetto a V_Z (cioè di polarità opposta).

2.1.1 - Criteri di progetto

Definito il valore della tensione di riferimento V_O e scelto il diodo zener, cioè fissati i valori di V_Z e I_Z, si procede nel seguente modo:

si fissa il valore di I₁;

si calcola il valore di R₁, nel seguente modo:

;

si calcola il valore di R₂, nel seguente modo:

;

si dimensiona il valore di R, nel seguente modo:

.
