4.4 - Generatore di tensione di riferimento duale ad alta stabilità

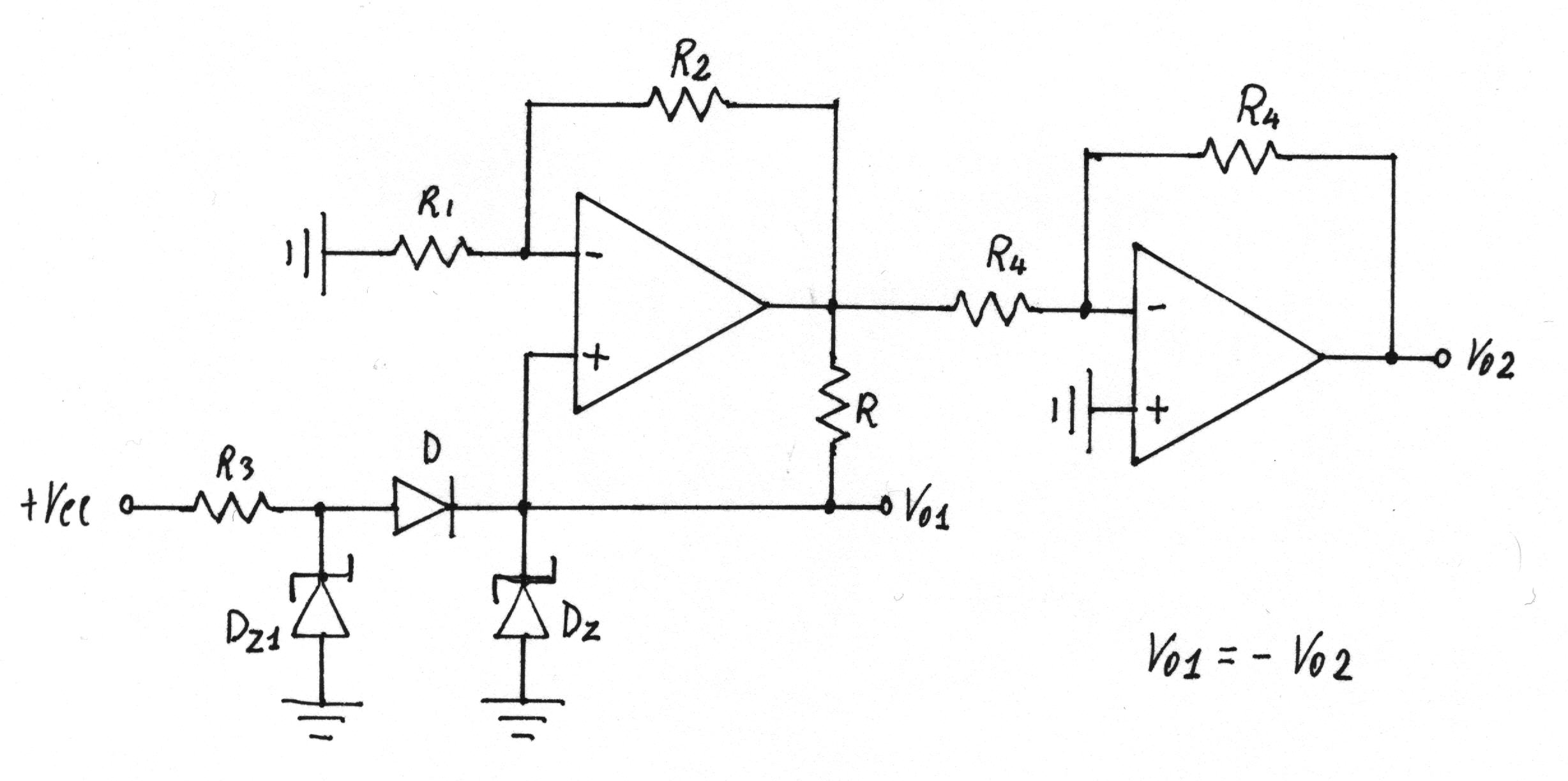

Un generatore di tensione di riferimento duale è quello riportato nella figura 8.

4.4.1 - Criteri di progetto

Fissati V_O1 e V_O2, V_Z e I_Z, ± V_CC, si procede nel seguente modo:

si determina il rapporto R ₂/R₁:

;

Figura 8

si fissa il valore di R₁ e si calcola R₂, in modo che la corrente in R₁ e R₂ sia piccola, possibilmente inferiore a 1mA:

:

si calcola il valore di R:

.

si scelgono il diodo D e il diodo zener D_Z1 tale che V_Z > V_Z1;

dati V_Z1 e I_Z1 si calcola R₃ a regime (diodo D interdetto):

.
