2. - GENERATORE DI ONDA TRIANGOLARE
2.1. - Generalità

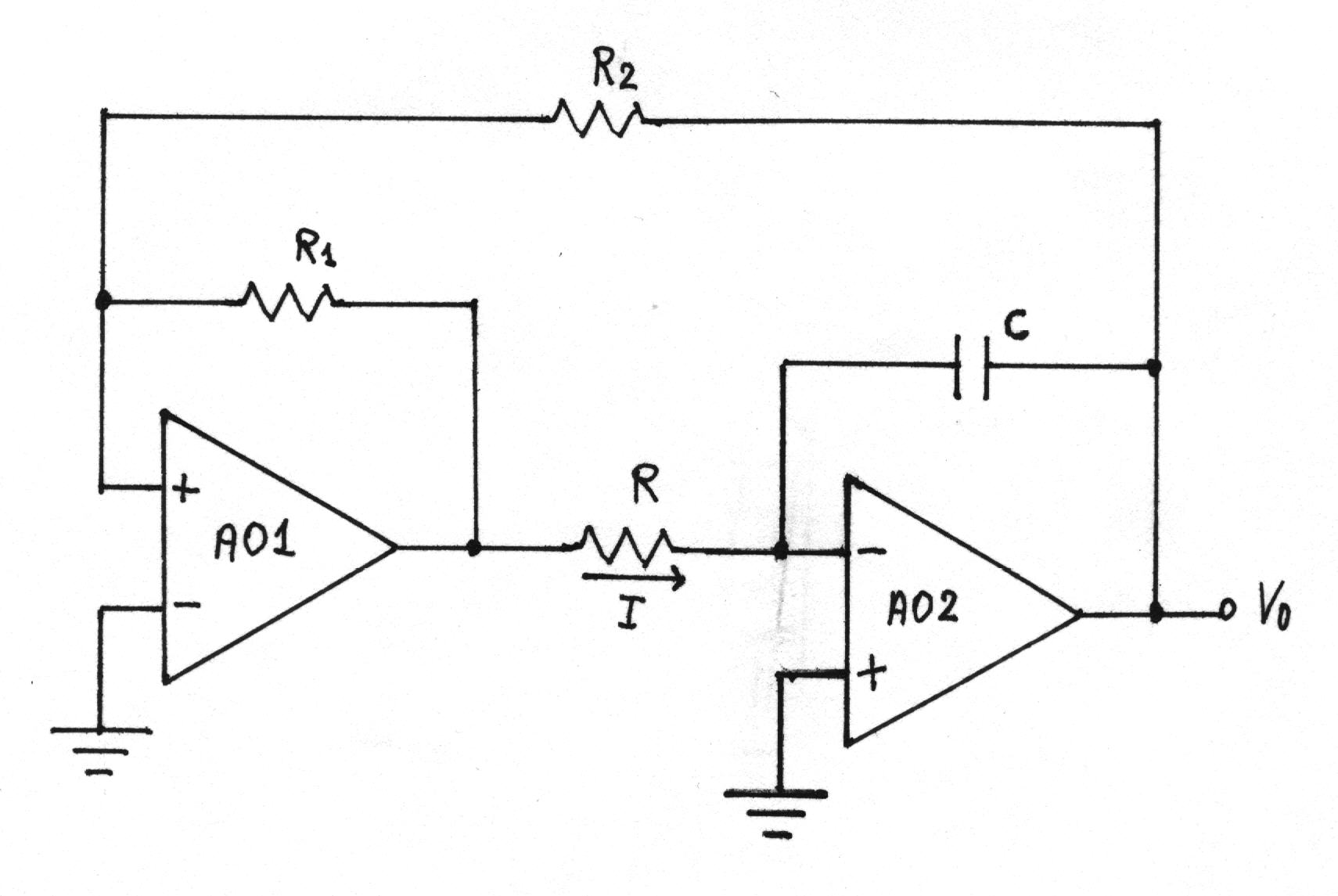

Un circuito generatore di onde triangolari è quello di figura, dove si è preferito il comparatore con isteresi al generatore d'onda quadra.
L'amplificatore operazionale AO1, in configurazione di comparatore con isteresi non invertente con centro dell'isteresi nell'origine (V- = 0) e ampiezza dell'isteresi dipendente da VO e che ha come tensione di ingresso la rampa lineare, alimenta il condensatore C con corrente costante, commutando in funzione dell'uscita dell'integratore invertente (AO2).
Poiché l'uscita di un comparatore può fornire due soli livelli di tensione, VO1H e VO1L, che si mantengono costanti tra una commutazione e l'altra, il condensatore C viene caricato con una corrente costante
,
(1.2.1)
fornendo in uscita una rampa lineare; crescente se
e decrescente se
.
Come visto prima, l'equazione della rampa è:
.
(1.2.2)
