5.6.2. - Risposta onda quadra a valore medio non nullo
Nell’onda quadra utilizzata nel paragrafo 5.6.1 si inserisce una volta un valore medio positivo di 0,25V e una volta un valore medio negativo di - 0,25V.

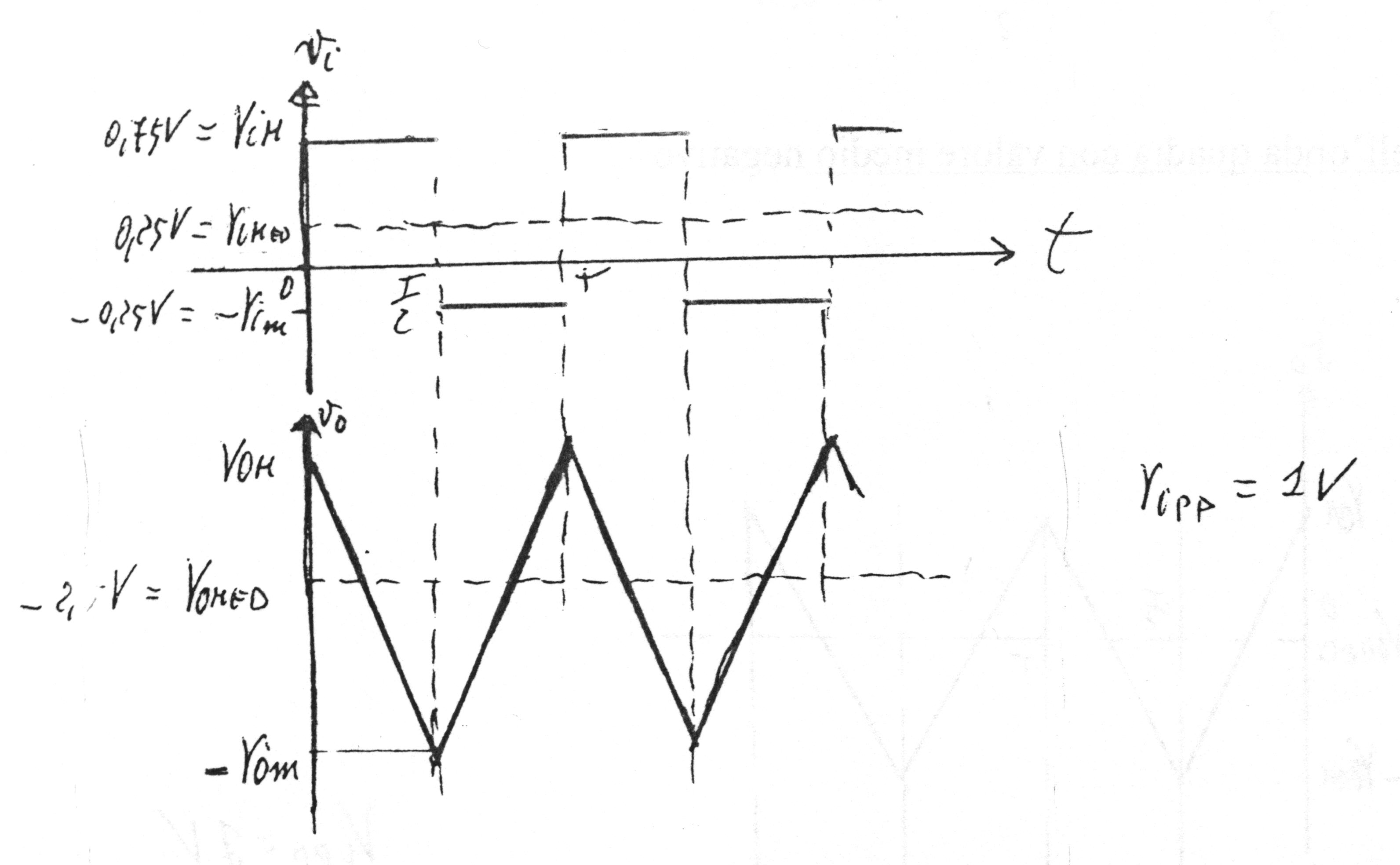

a.- Risposta all’onda quadra con valore medio positivo
Calcolo di VoM e – Vom alla frequenza f = 20 KHz
Calcolo di VoM e –Vom alla frequenza f1 = 50 KHz

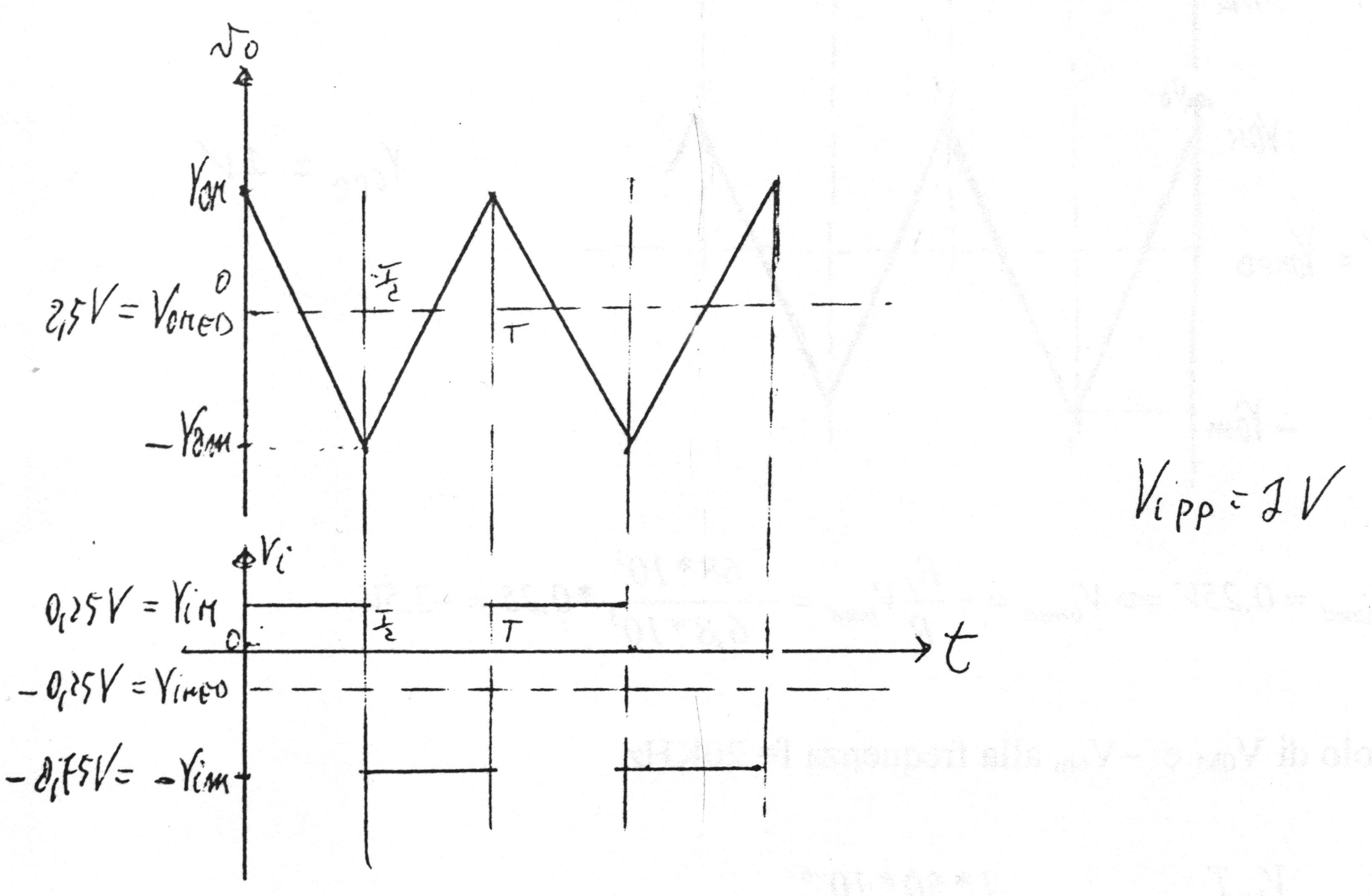

b.- Risposta dell’onda quadra con valore medio negativo
Calcolo di VoM e - Vom alla frequenza ¦ = 20 KHz
Calcolo di VoM e - Vom alla frequenza ¦ 1 = 50 KHz
