a. - Guadagno

Le equazioni di Kirchhoff alle maglie indicate in figura, danno:

I termini sono in genere molto piccoli e possono essere trascurati. Inoltre . Si avrà:

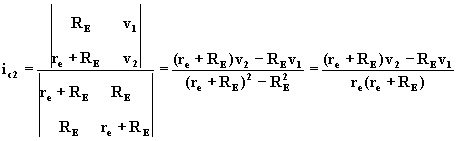

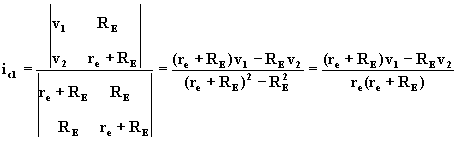

Applicando la regola di Kramer, si calcolano

Considerato che r_e << R_E, trascurando r_e rispetto a R_E e 2*R_E, possiamo scrivere:

Per V_o1 e V_o2 si ha:

Il guadagno di tensione con uscita single-ended (sbilanciata) è:

Con uscita double-ended (bilanciata) il guadagno è:

È da notare che il guadagno differenziale con uscita bilanciata è doppio di quello con uscita sbilanciata; e nessuno dei due dipende dalla resistenza di emettitore R_E.
