4.3. - Quadruplo comparatore LM339
È un integrato commerciale che contiene 4 comparatori con i transistori di uscita a collettore aperto e gli emettitori a massa, utilizzabile in modo sostanzialmente simile all'LM311, ma privo di strobe e di regolazione dell'offset.
Sono stati progettati per funzionare con singola alimentazione, ma è anche possibile la doppia alimentazione.
4.3.1. - Descrizione generale
Le serie LM139 consistono di quattro comparatori di tensione di precisione indipendenti con una tensione di offset massima di 2mV per tutti e quattro i comparatori. Sono progettati specificamente per funzionare con singola alimentazione su n ampio campo di tensioni. È anche possibile il funzionamento con alimentazione duale e il basso assorbimento di corrente dall'alimentazione è indipendente dal valore della tensione di alimentazione.
Caratteristica eccezionale di questi comparatori è che l'intervallo delle tensioni di modo comune comprende anche la massa, anche se funziona con una singola tensione di alimentazione.
L'area delle applicazioni comprende comparatori, limitatori, semplici convertitori analogico-digitale, generatori d'onda quadra e di ritardo; ampio intervallo VCO; clock per CMOS; multivibratori e porte logiche ad alta tensione. Le serie LM139 sono progettate per essere direttamente interfacciate con TTL e CMOS. Quando funzionano tra due tensioni di alimentazione, una positiva e una negativa, esse saranno direttamente interfacciabili con logica MOS - dove il basso assorbimento di potenza dell'LM139 è un vantaggio sui comparatori standard.
4.3.2. - Vantaggi
Comparatori di alta precisione.
Contenuta deriva termica di VOS.
Non indispensabile la doppia alimentazione.
Permette di riconoscere la vicinanza di GND.
Compatibilità con tutte le famiglie logiche.
Assorbimento di potenza adatto a funzionare con batterie.
4.3.3. - Caratteristiche
Ampio campo delle tensioni di alimentazione unipolare e bipolare
Serie LM139 da 2VDC a 36VDC
da ±1VDC a ±18VDC
Serie LM139A, LM2901, LM3302 da 2VDC a 28VDC
da ±1VDC a ±14V DC
Assorbimento di corrente dall'alimentazione molto piccolo indipendente dalla tensione di alimentazione (2mW/comparatore a +5VDC) 0,8mA
Bassa corrente di polarizzazione di ingresso 25h A
Bassa corrente di offset di ingresso ±5nA
bassa tensione di offset di ingresso ±3mV
L'intervallo delle tensioni di ingresso di modo comune comprende la massa
L'intervallo delle tensioni differenziali di ingresso uguaglia la tensione di alimentazione
Bassa tensione di saturazione di uscita 250mV a 4mA
Tensione di uscita compatibile con famiglie logiche TTL, DTL, ECL, MOS e CMOS
4.3.4. - Valori massimi assoluti
Tensione di alimentazione 36VDC a ±18VDC
Tensione differenziale di ingresso 36VDC
Tensione di ingresso da -0,3VDC a +36VDC
Dissipazione di potenza
DIP .plastico 570mW
DIP ad intercapedine 900mW
DIP metallico 800mW
Cortocircuito di uscita verso massa illimitato
Corrente di ingresso (VIN < -0,3VDC) 50mA
Intervallo delle temperature di funzionamento
LM339A da 0°C a +70°C
LM239A da -25°C a +85°C
LM290A da -40°C a +85°C
LM139A da -55°C a +125°C
Intervallo della temperatura di immagazzinamento da -65°C a +150°C
Sovraccarico termico (saldatura, 10s) 300°C

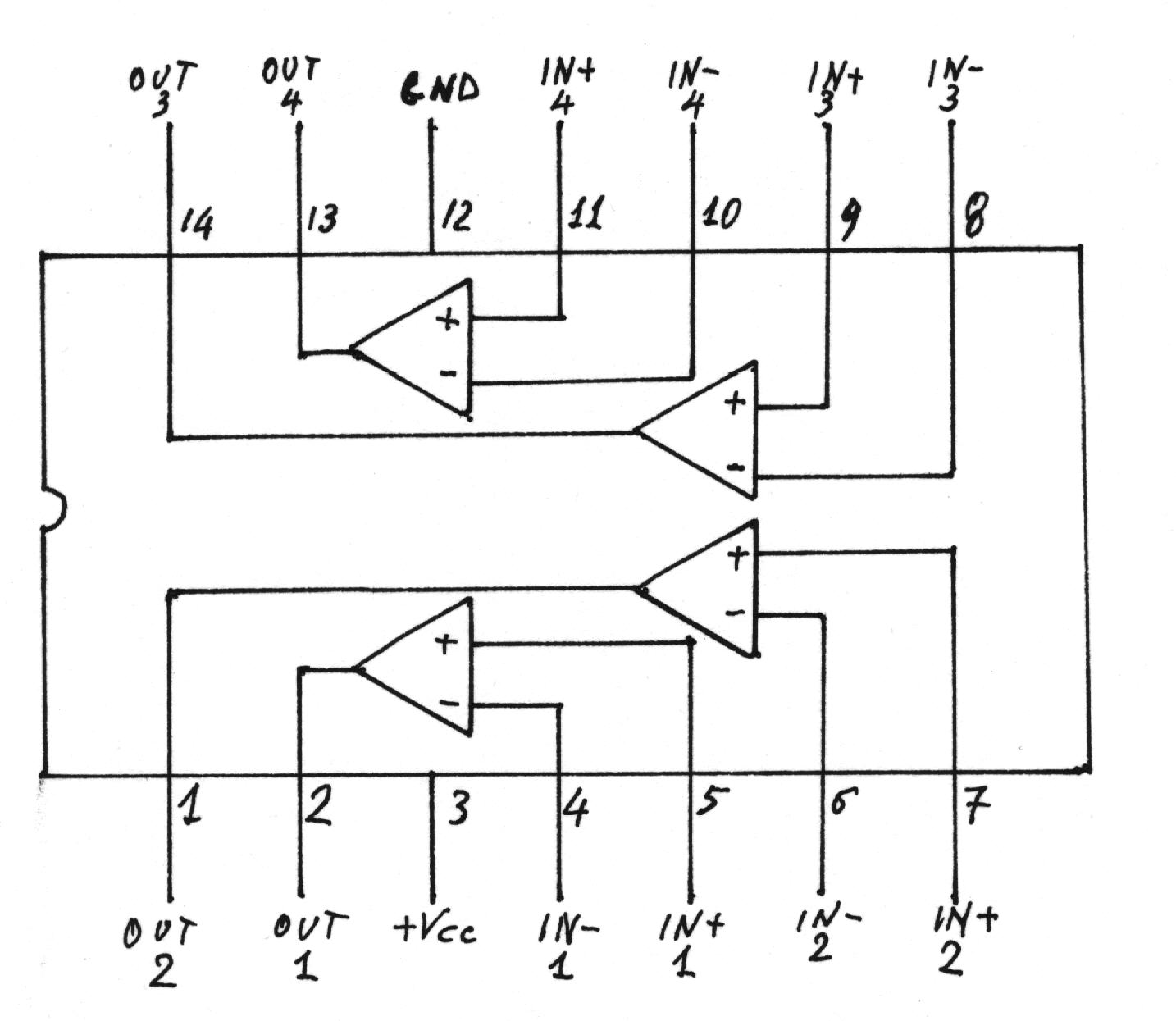

4.3.5. - Diagramma delle connessioni
