3.2. - Configurazioni dell'uscita
Impiegando un amplificatore operazionale come convertitore corrente/tensione in uscita si possono ottenere uscite unipolari e bipolari, e, in entrambi i casi, si può ottenere un funzionamento in logica positiva e in logica negativa, l'operazionale inserito come convertitore corrente/tensione fornirà un'uscita a bassa impedenza.
Uscita unipolare
Logica positiva

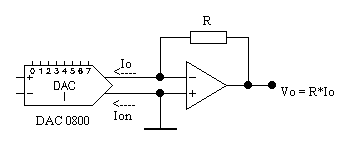

Uscita positiva

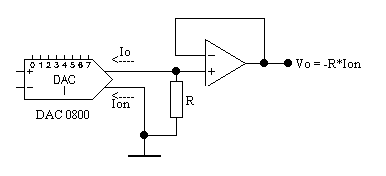

Uscita negativa
Logica negativa

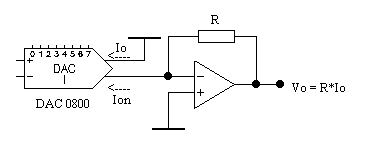

Uscita negativa

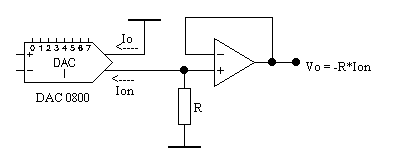

Uscita positiva
Uscita bipolare

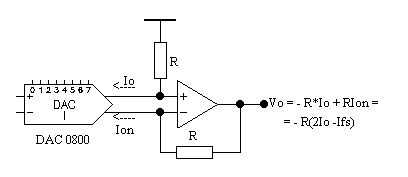

Logica positiva

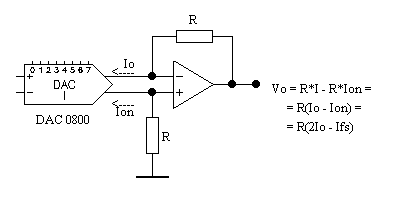

Logica negativa
