4. – FILTRI ATTIVI DEL I° ORDINE
4.1. – Filtro passa-basso

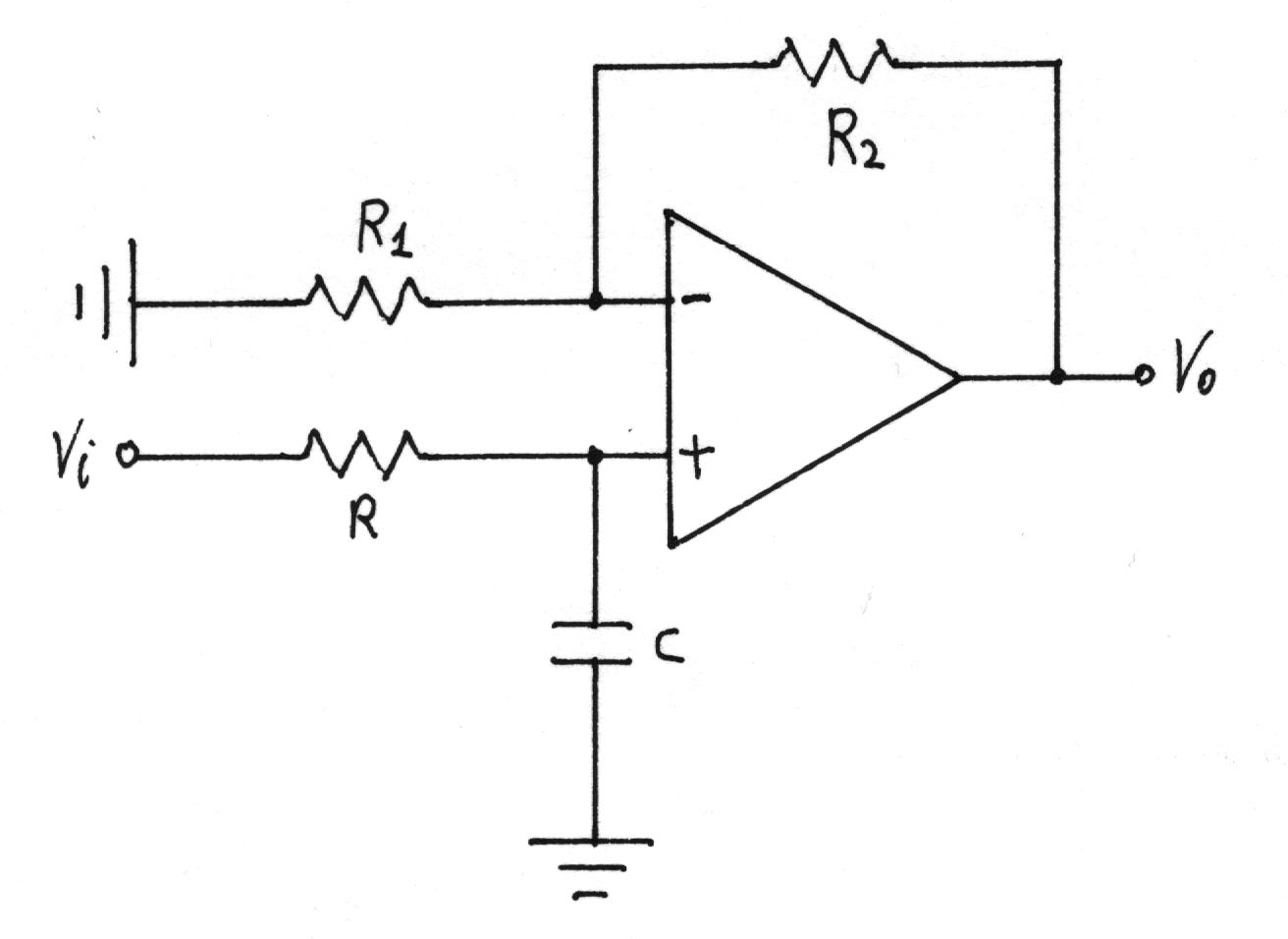

La configurazione base di un filtro passa-basso del 1° ordine è una combinazione di un filtro RC passivo con un amplificatore operazionale in configurazione non invertente.
Considerando ideale l'amplificatore operazionale, si ha:
Ponendo
dove
è
l'amplificazione in configurazione non invertente.
La G(jw ) così ottenuta è la f.d.t. normalizzata di un filtro passa-basso.

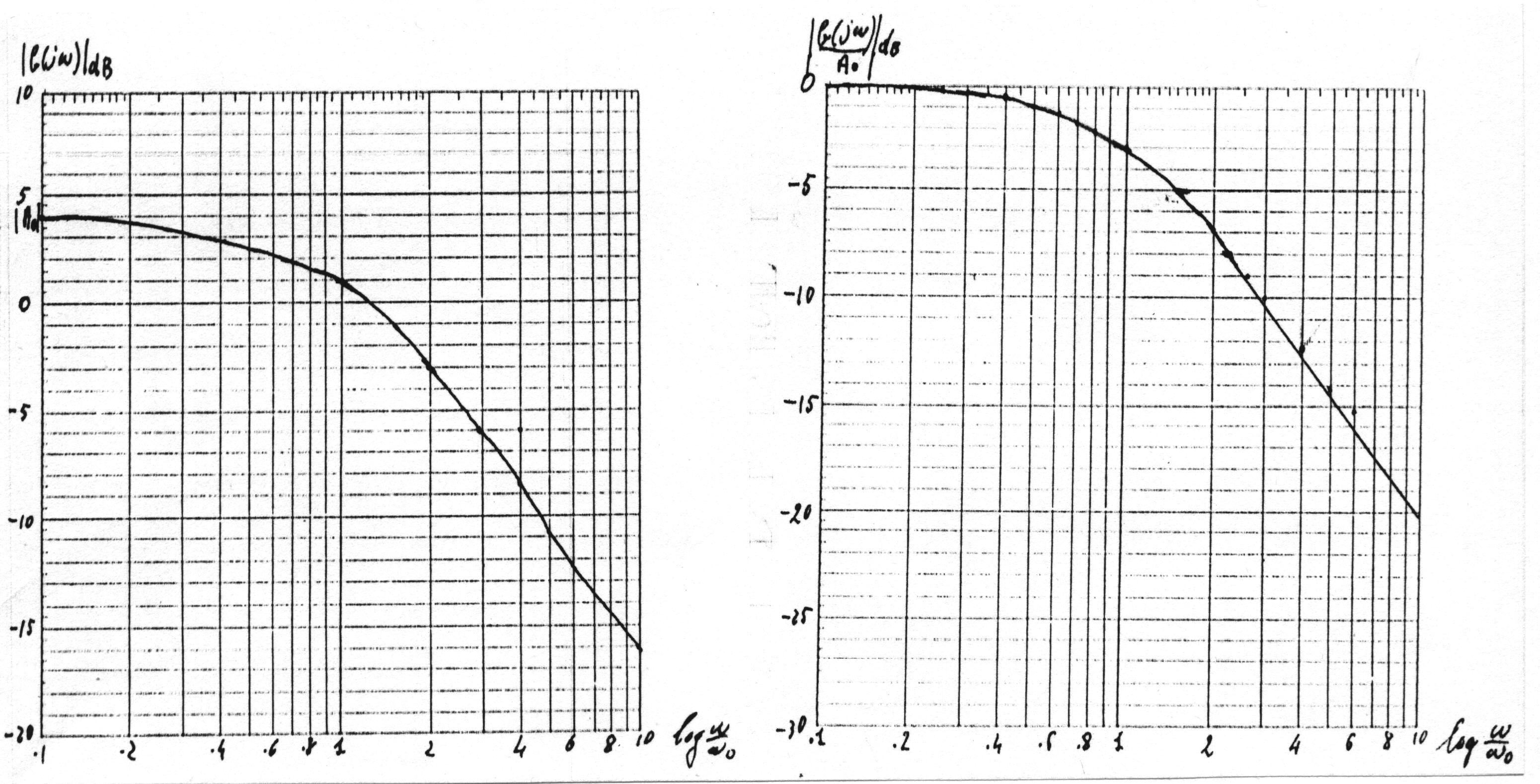

Il modulo e la fase sono:
In decibel
I criteri di progetto sono semplici, dovendosi determinare il gruppo RC e le due resistenze R1 e R2 dalle relazioni
.
Al fine di semplificare il calcolo dei valori standard di R e C, si può utilizzare il grafico che riporta i valori delle capacità in funzione della frequenza di taglio per prefissati valori della resistenza R, per determinare, una volta fissata la frequenza, i valori più opportuni per R e C.
