3.- CIRCUITI UTILIZZANTI UNA SOLA ALIMENTAZIONE

3.1 - Circuito con tensione d'uscita fissa

I circuiti di figura 6.a e 6.b forniscono una tensione V_O dello stesso segno della V_Z (essendo l'amplificatore operazionale in configurazione non invertente).

È possibile, quindi, alimentare l'amplificatore operazionale con una sola tensione di alimentazione dello stesso segno di quella applicata all'ingresso non invertente, cioè di V_Z.

Questi circuiti utilizzano un'unica tensione di alimentazione, sia per l'amplificatore operazionale che per il diodo zener, e forniscono solo tensioni di riferimento superiori a quella del diodo zener V_Z:

.

I criteri di progetto sono gli stessi di quelli visti per i circuiti di figura 5.

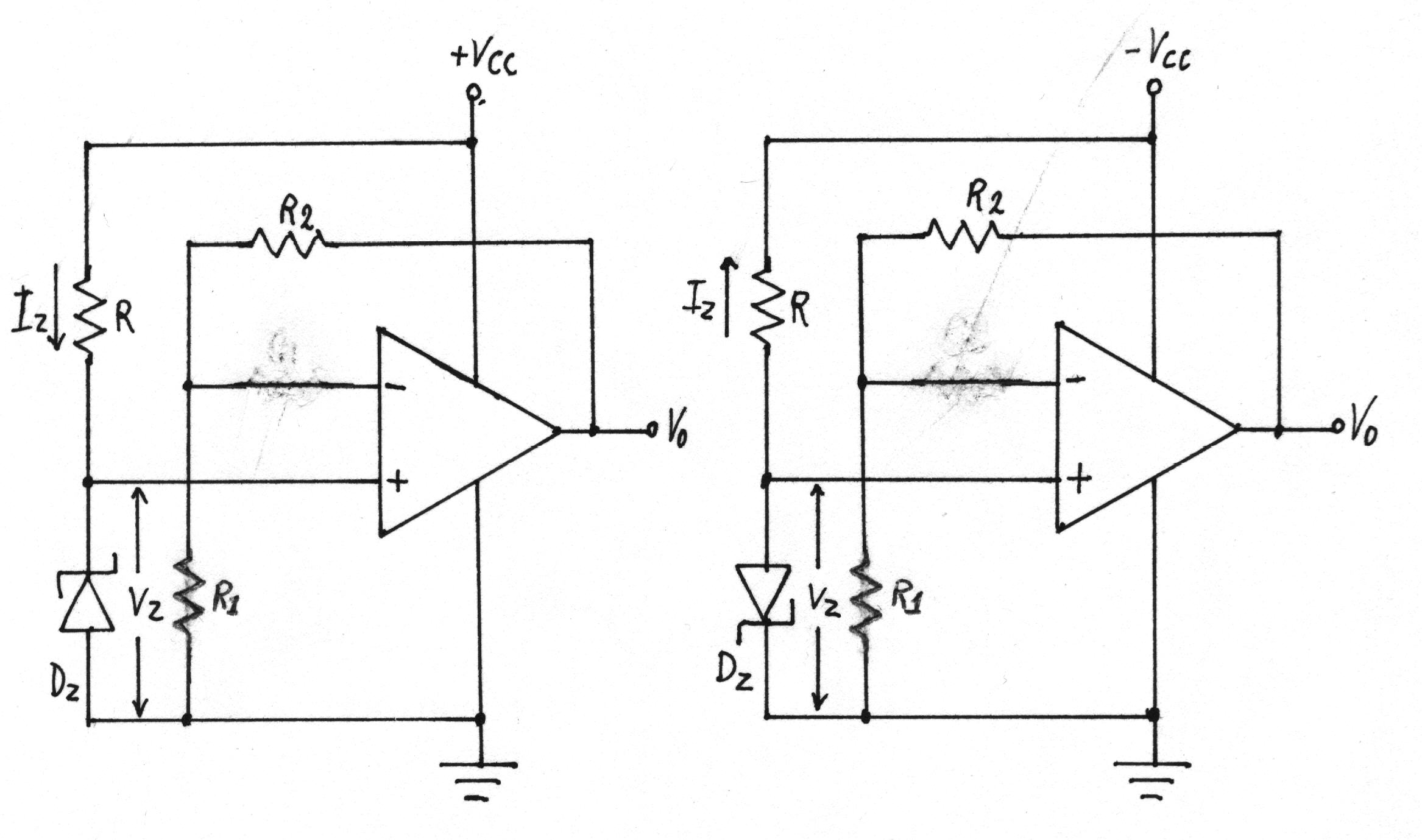

                                 fig.6.a - Tensione di riferimento positiva      fig.6.b - Tensione di riferimento negativa
