3.2 - Circuito con tensione di uscita regolabile
Il circuito della figura 7 fornisce una tensione di riferimento variabile, compresa tra zero e VZ.

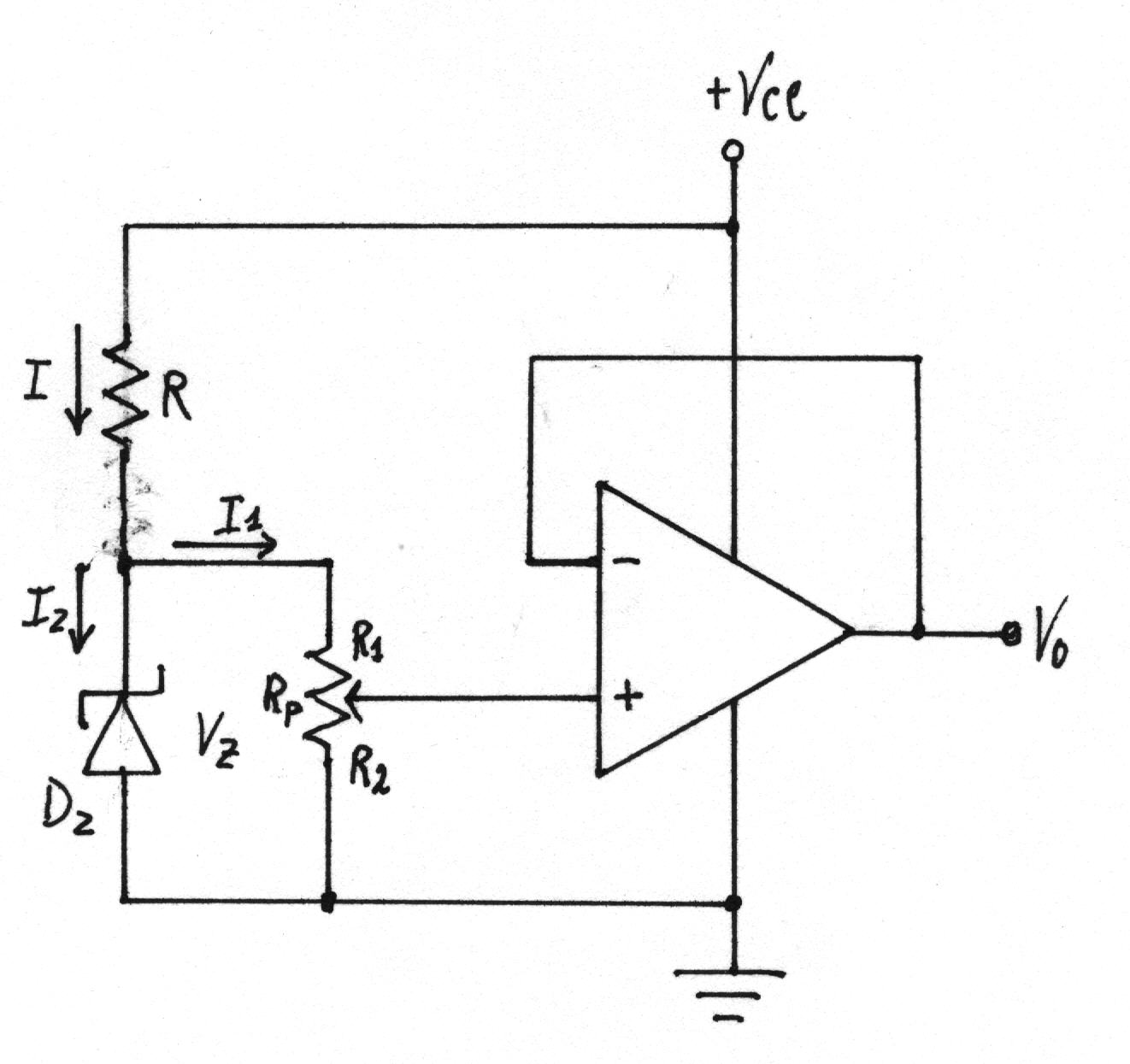

Figura 7
L'amplificatore operazionale č in configurazione di inseguitore con guadagno unitario (cioč l'uscita riproduce il segnale posto sull'ingresso non invertente) e resistenza di ingresso molto elevata.
3.2.1 - Criteri di progetto
Supponendo nulla la corrente assorbita dall'ingresso non invertente e fissati i valori di VZ e IZ, i criteri di progetto sono i seguenti:
si sceglie per il potenziometro RP un valore compreso tra 10KOun valoOe compreso tra 10Ketro R?<"?<P << Ri e tale da rendere piccola la corrente I1;
si calcola il valore di I1:
;
si dimensiona R:
.
