1.3.1. - Limitatore con diodo zener
Per ottenere un limitatore doppio è sufficiente togliere dal circuito del limitatore semplice, con diodo e diodo zener, il diodo.
Il circuito e la sua caratteristica di trasferimento sono:
Limitatore doppio Caratteristica di trasferimento
Il segnale d'uscita risulta limitato tra le tensioni VZ e Vg .
Riferendoci al primo circuito, si ha:
se
Þ DZ polarizzato direttamente Þ
se
Þ DZ interdetto Þ il circuito si comporta da amplificatore invertente Þ
se
Þ DZ in conduzione diretta Þ R2 è mantenuta al potenziale Vg dal diodo in
conduzione diretta e la tensione VO di uscita rimane a questo valore Þ
se
Þ DZ polarizzato inversamente Þ
se
Þ DZ interdetto Þ il circuito si comporta da amplificatore invertente Þ
se
Þ DZ in conduzione inversa Þ
Þ R2 è mantenuta al potenziale +VZ dal diodo in conduzione inversa e la tensione Vo di uscita
rimane a questo valore Þ
Le tensioni di ingresso alle quali avvengono le limitazioni sono:
per
per

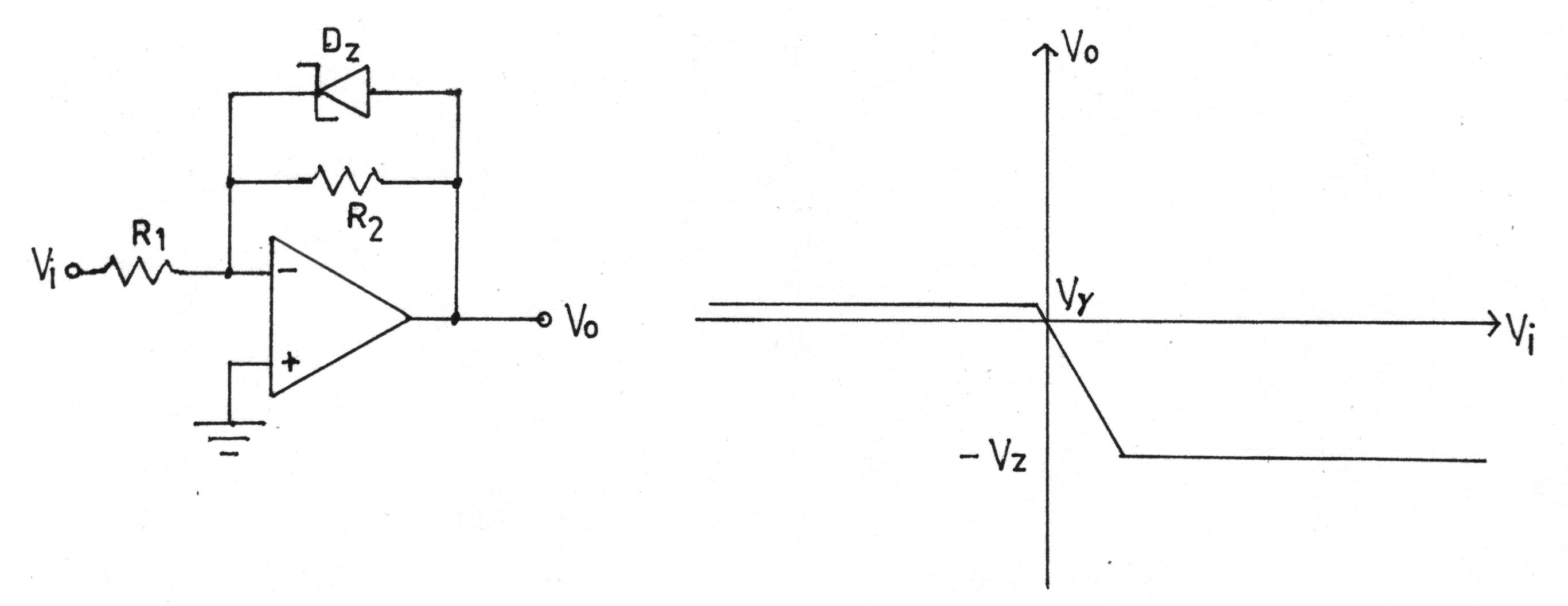

Analogo il funzionamento del secondo circuito.
