1.3.4. - Limitatori di precisione utilizzanti circuiti raddrizzatori

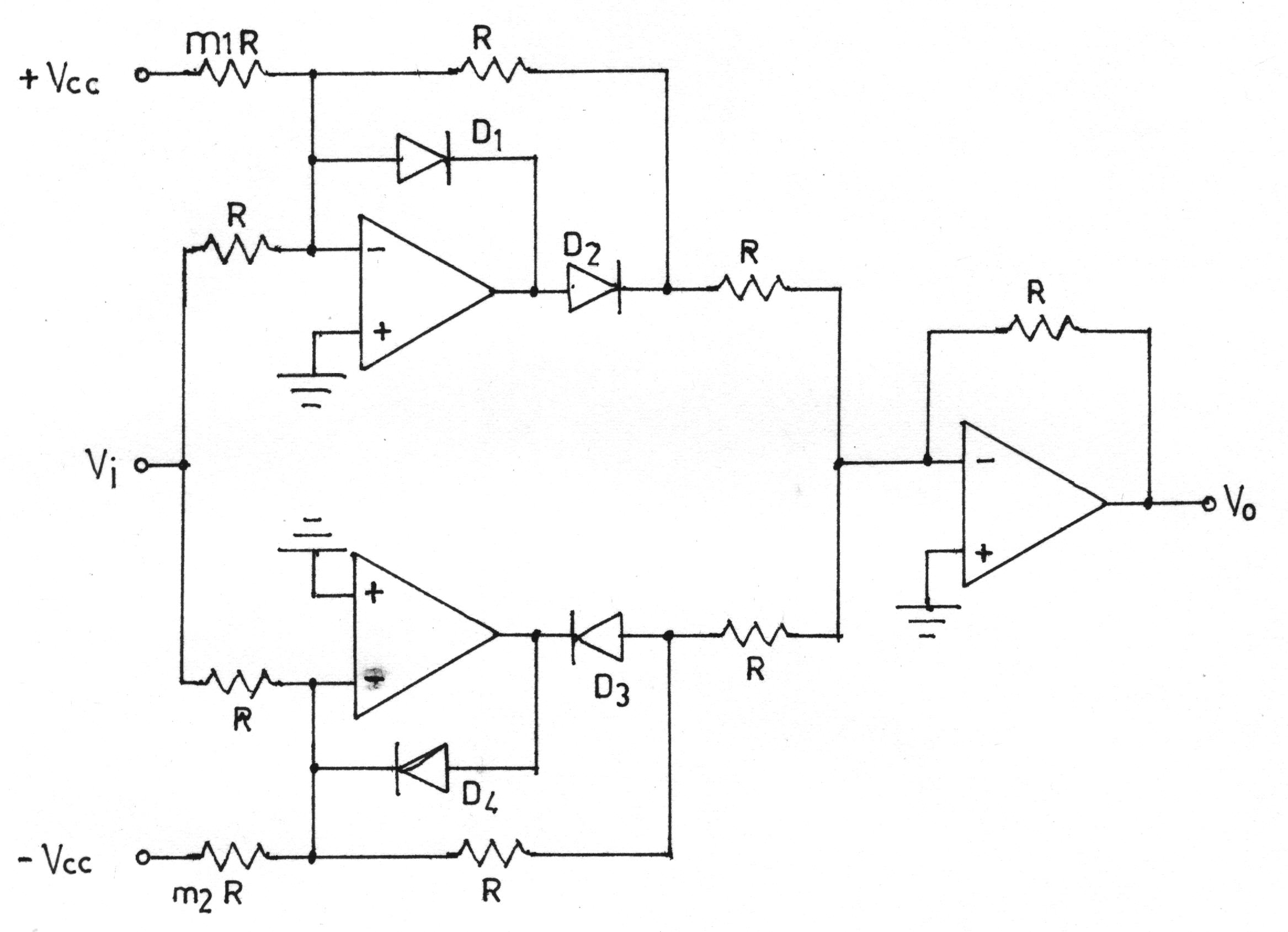

Questo circuito trasferisce in uscita una parte positiva e una parte negativa del segnale di ingresso, traslandone i valori di quantità prefissate, cioè trasferisce la cresta positiva e la cresta negativa del segnale di ingresso, quando supera livelli prefissati.
Le tensioni di soglia sono:
Amplificatore operazionale 1 :
Amplificatore operazionale 2 :
Il terzo amplificatore operazionale, in configurazione di sommatore invertente, fornisce un segnale somma dei due segnali Vo1 e Vo2 invertita di segno.
Il funzionamento del limitatore può essere riassunto nel seguente modo:
se
se
se
Nel primo caso si ottiene in uscita la cresta della tensione Vi (< 0) quando Vi < Vt1.
Nel secondo caso l'uscita è nulla.
Nel terzo caso si ottiene in uscita la cresta della tensione Vi (> 0) quando Vi > Vt2.

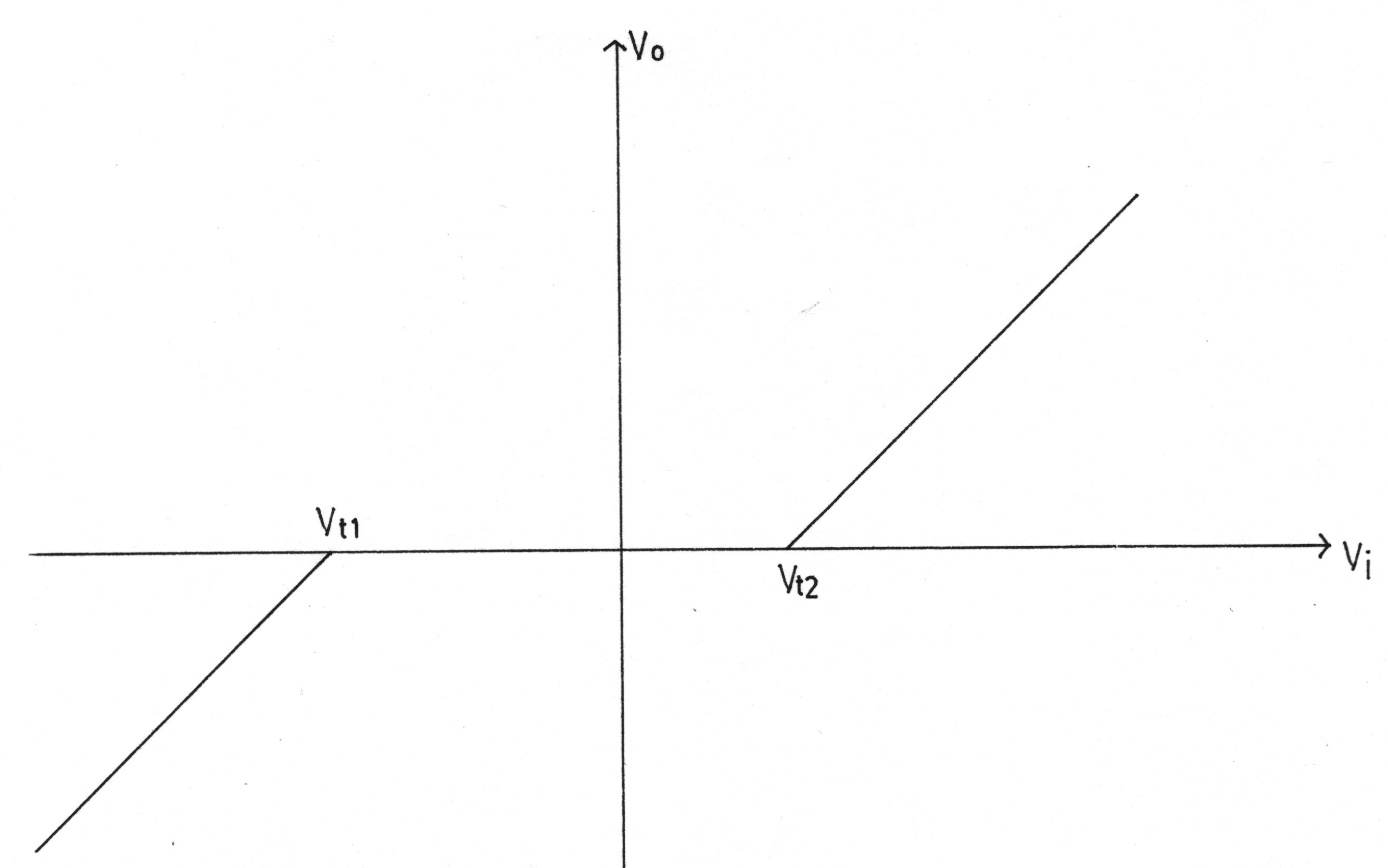

La transcaratteristica è la seguente.

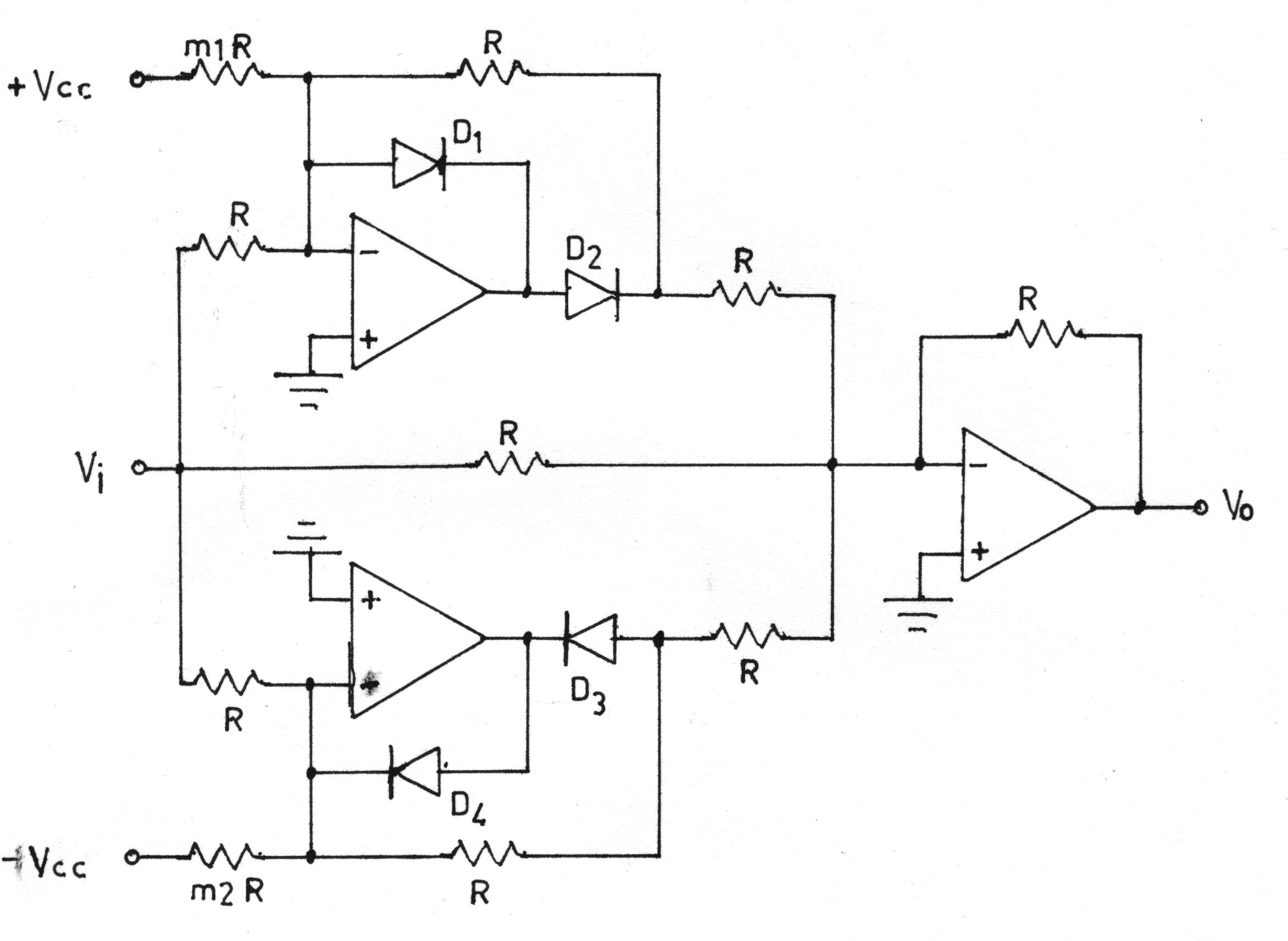

Se sommiamo a Vo1 e Vo2 anche la tensione Vi, otteniamo la limitazione del segnale tra le due soglie Vt1 e Vt2.
Il funzionamento può essere riassunto nel seguente modo:
se
se
se

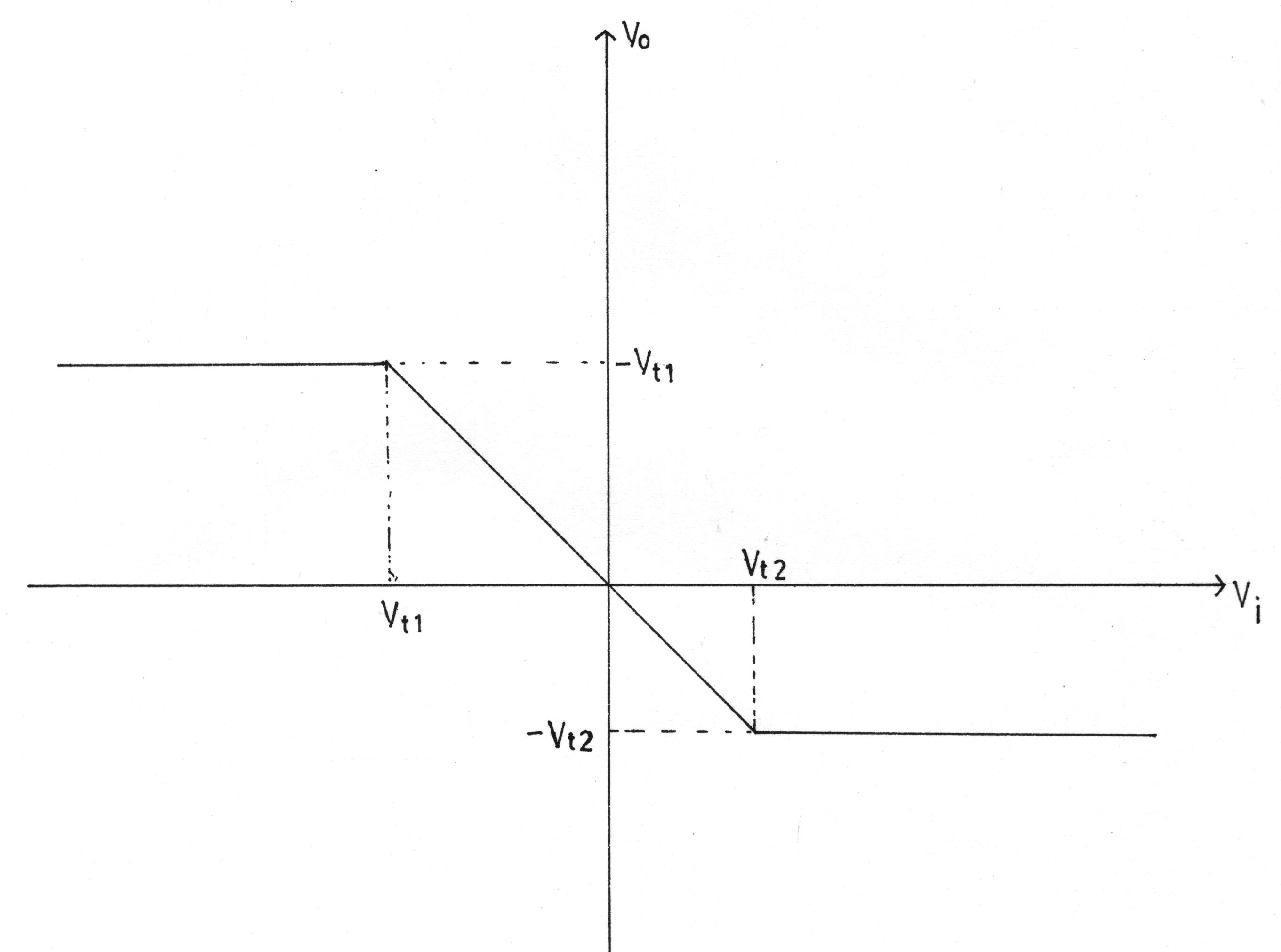

La transcaratteristica è la seguente
